特征标注尺寸功能增强

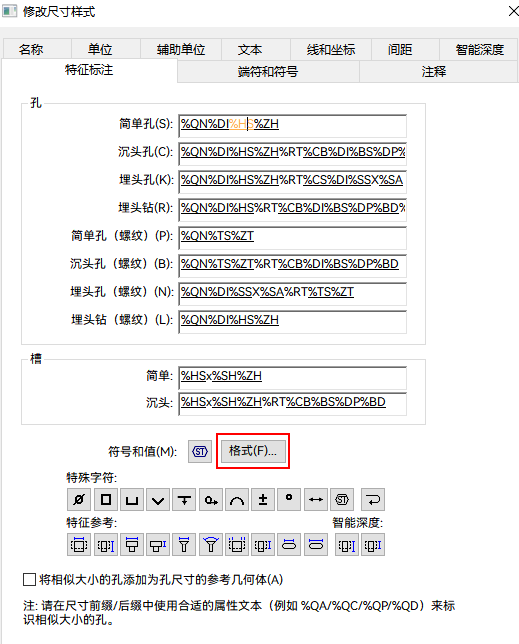

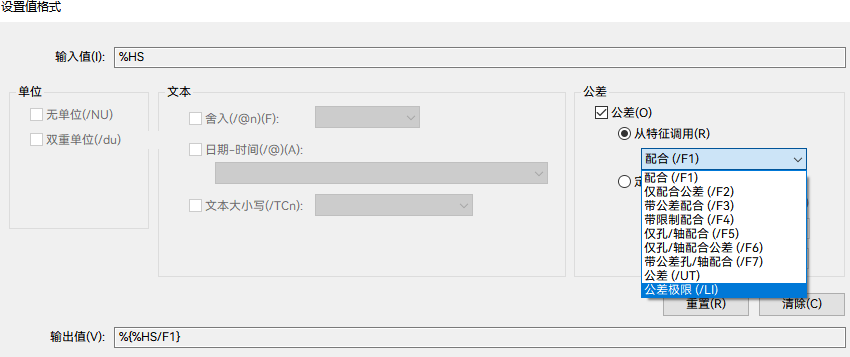

现在可以应用调入的等级配合和公差信息(在添加孔特征时在孔选项对话框中预定义的信息),或是拔模和 PMI 尺寸特征标注中的定制公差。要应用公差信息,在放置特征标注尺寸后,使用设置值格式对话框来设置属性文本值的格式。
