图框布局选项卡
定义图框布局。
- 图框模板
- 指定图框模板。若需选择其他模板，单击浏览按钮从本地磁盘选取；已选模板会显示在下拉列表中，方便后续快速选用。

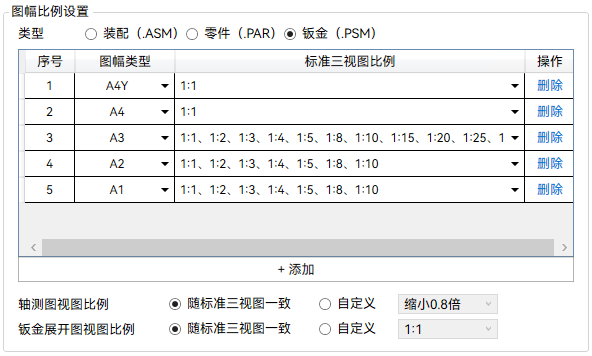

- 图幅比例设置
- 为零件、钣金件、装配件分别预设可用的图幅类型和视图比例。执行出图操作时，系统会根据视图大小自动匹配最接近的图幅类型和视图比例，不会使用未预设的图幅类型和视图比例。
- 类型
- 选择一个模型类型，以便为这类模型预设可用的图幅类型和视图比例。
在表格中添加或删除内容时，请先选择模型类型。 - 表格
- 表格中的行，会根据图幅类型自动排序。
- 序号
- 略。
- 图幅类型
- 从下拉列表，选择图幅类型。
- 标准三视图比例
- 从下拉列表，选择自动出图时可能会用到的标准三视图比例。可根据需要添加新的比例。
- 操作
- 在表格中删除行。
- 添加
- 单击添加，可在表格中增加一行 A3 图幅类型。
- 轴测图视图比例
-
- 随标准三视图一致：视图比例与标准三视图保持一致。
- 自定义：以标准三视图的视图比例为基准，缩小指定倍数。
- 钣金展开图视图比例
-
- 随标准三视图一致：视图比例与标准三视图保持一致。
- 自定义：为钣金展开图指定恒定的视图比例，目前只支持 1:1 。
- 标题栏尺寸
- 指定标题栏的宽度和高度。
