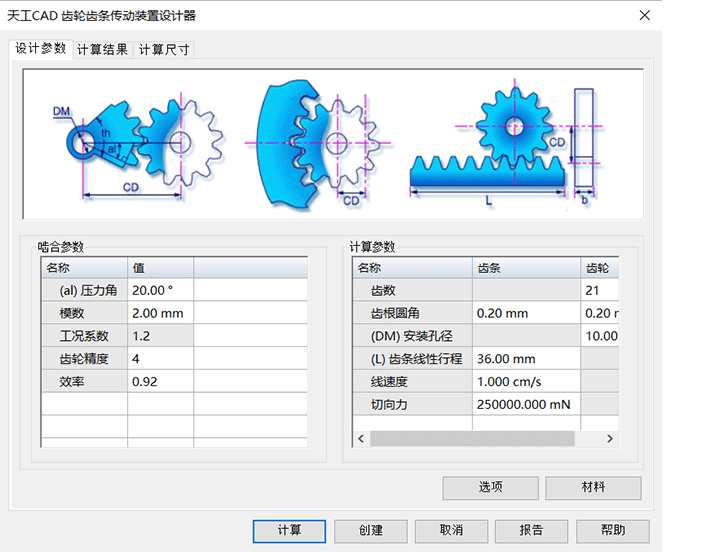

齿轮齿条设计参数选项卡

在设计参数选项卡中，可输入设计齿条和齿轮对所需的详细信息。此选项卡包含两个区域。

啮合参数

使用此区域可输入用于设计和强度计算的参数。

计算参数

使用此区域可定义齿条和小齿轮的特定参数。

选项按钮

使用选项按钮访问输入条件窗口并选择齿条类型以及强度计算方法。在设计参数选项卡中提供的输入基于输入条件窗口中的选择。

材料按钮

此处定义的材料无效。零件的材料以材料表中的定义为准。要定义材料，请在完成创建后，通过路径查找器材料节点指定材料。
