2D草图环境
创建基本特征的第一步是绘制草图轮廓。草图轮廓需要在草图环境中绘制。本节介绍2D草图环境。
2D草图环境提供了多组命令，用于轮廓绘制。在不同的建模场景下，所提供的命令略有不同。
Note:
一般情况下，本文档中提到的2D草图环境是指零件/钣金（包括直接建模与顺序建模）、装配中的2D草图环境，不包括工程图环境。

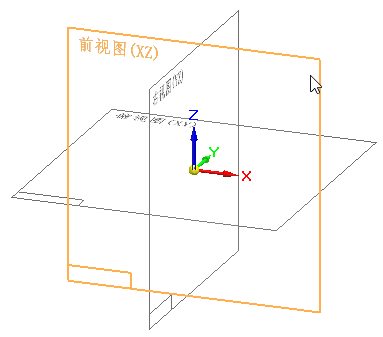

顺序建模环境和装配环境的2D草图工作流：
- 从功能区，激活一个2D草图命令。
- 选择一个平面，图形窗口会切换到草图环境。默认情况下，第一步中激活的命令会处于激活状态。如果第一步选择的是草图绘制命令，则直线命令会处于激活状态。
- 在草图环境完成轮廓绘制后，退出草图环境。

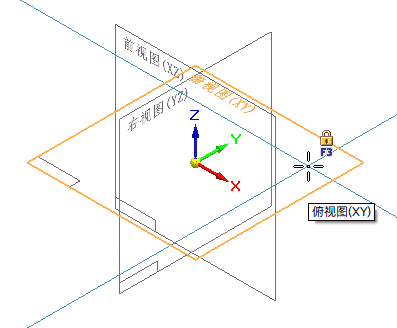

直接建模环境的2D草图工作流：
- 从功能区，激活 2D草图命令。
- 锁定草图平面，完成轮廓绘制后，可以直接基于轮廓创建特征。
工程图环境的2D草图工作流：
- 从功能区，激活 2D草图命令。
- 在图形窗口中完成绘制。
