关联工具条
关联工具条提供右键菜单中常用的快捷命令。
在哪些环境可用
选择 2D 草图元素（如直线和圆弧）、工程图元素（如图纸视图和切割平面）或3D 元素（如参考平面或设计体）时，关联工具条显示在光标尖部。关联工具条中的命令取决于所选择的元素。关联工具条在以下环境可用：
- 2D草图环境：
- 工程图环境：
- 顺序建模零件和钣金环境：
- 装配环境：
关联工具条的使用方法

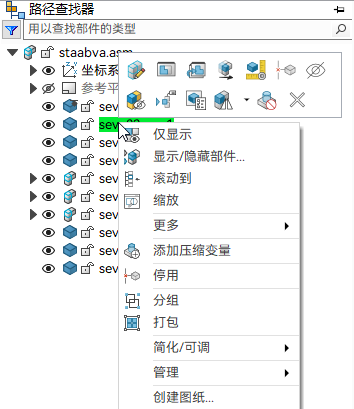

在图形窗口或路径查找器，单击以选择一个元素、按住 Ctrl 选择多个元素，或右键单击元素时，关联工具条会出现。

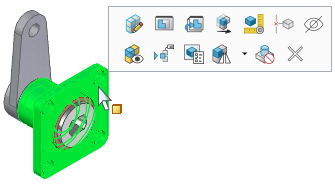

使用几何优先模式选择模型中的点（仅装配）、线、面时，关联工具条也会出现。选择的元素将作为关联工具条命令的输入。例如：在装配环境，选择两个零件的面（Ctrl + 单击），单击关联工具条上的重合命令，可以快速应用重合关系，如下图。
关联工具条的淡化效果
淡化效果可使关联工具条透明化，随着光标从关联工具条沿任意方向移开，直到完全消失。
要重新显示所选元素的关联工具条，重新选择元素或按 Ctrl + G。
如果抓住手柄并移动关联工具条或按 Ctrl + G 以重新显示关联工具条，淡入效果将被压缩。
使用助手页（天工选项）中的启用关联工具条衰减效果可以控制关联工具条的淡化效果。
控制关联工具条的显示/隐藏
定位关联工具条

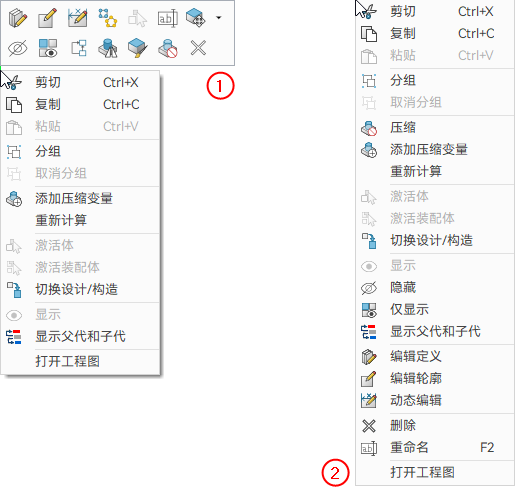

默认情况下，在选择顺序建模零件、钣金或装配中的元素时，关联工具条将与右键快捷菜单垂直对齐。
通常出现在鼠标右键单击快捷菜单和关联菜单中的命令均从快捷菜单中移除。 这些命令只出现在关联工具条上。
关联工具条的位置取决于所选特征在图形窗口中的位置。

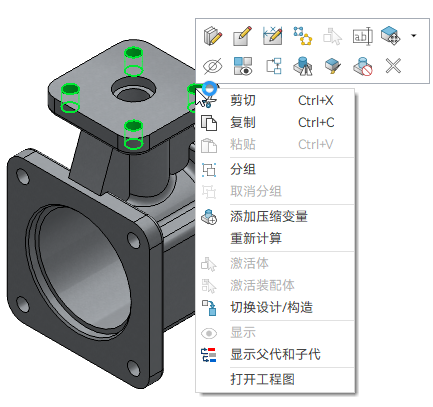

例如，如果所选的特征位于图形窗口的上部区域内，关联工具条将与快捷菜单上方对齐。

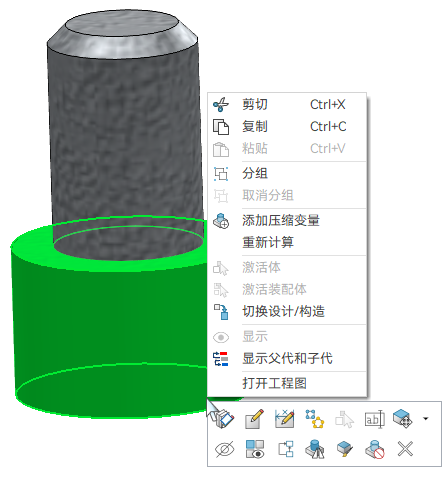

同样，如果所选的特征位于图形窗口的下部区域内，关联工具条将与快捷菜单下方对齐。
使用 2D 草图绘制关联工具条
当选择命令激活时，选择 2D 草图元素（直线、圆弧、圆、曲线、椭圆、二次曲线或关键点），将在光标处显示关联工具条，其中包含了在草图模式中常用于选定元素类型的命令。访问关联工具条上的命令比在功能区上查找这些命令更方便。
关联工具条上的命令因选择的元素而异。
在可使用 2D 绘制草图命令的任意环境（同步建模、顺序建模、装配草图和工程图 - 在视图中绘制）中，都可显示关联工具条。
选择 2D 单元作为其他命令的输入
可以使用一个或多个选定的 2D 草图元素（直线、圆、圆弧、曲线、椭圆、二次曲线）作为关联工具条上命令的输入，而不是先选择命令，然后再向命令输入。
不合格元素将从包含多个元素的选择集中移除。
示例:
使 2D 草图线水平或竖直：
- 当选择命令激活时，单击一条线。
- 在关联工具条上，单击水平/竖直。
可以将此功能与旋转组中的关系命令配合使用。 它还适用于草图修改命令，例如构造、修剪拐角和延伸到下一个，以及尺寸组中的部分命令和测量组中的距离命令。
选择关键点作为其他命令的输入
可以预选择顺序建模草图轮廓中的关键点作为水平/竖直和连接关系的输入，以及作为测量（间距、坐标尺寸和距离）的输入。
示例:
要选择曲线上的关键点作为尺寸或测量命令的输入：
- 当选择命令激活时，将光标悬停在曲线上以显示其关键点，然后单击作为尺寸原点元素的关键点。
- 在关联工具条上，单击间距。
- 单击曲线上的另一个关键点作为尺寸测量元素。
按 F5 或 Esc 清除关键点的显示。
控制关键点选择输入
要关闭关键点选择的工作流程功能，清除智能草图对话框关系页面中的此选项：不在选择命令中显示关键点。
在工程图中使用关联工具条

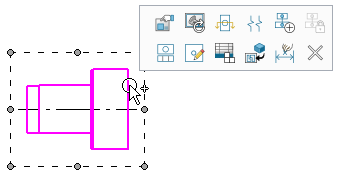

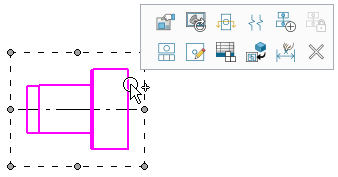

在工程图中选择单个对象或多个类似对象（如图纸视图、切割平面或表）将显示关联工具条，以便可以快速选择常用的命令，而不必在功能区上定位它们。
访问常用命令比在功能区上查找这些命令更方便。
关联工具条上的命令因选择的元素而异。
选择多个不同对象会显示一个通用关联工具条。
在顺序建模环境中使用关联工具条处理 3D 元素

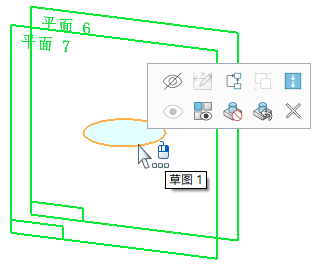

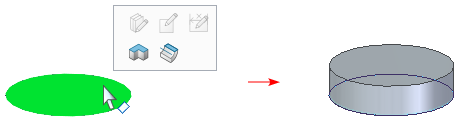

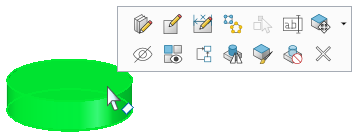

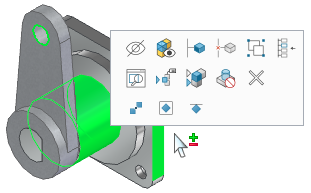

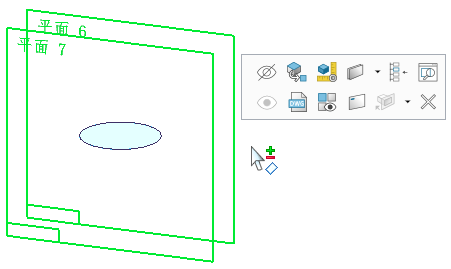

在顺序建模零件、钣金或装配（如参考平面、草图、特征或设计体）中选择对象后，会在光标尖端显示关联工具条，这样便可以快速选择常用命令，而无需在功能区上定位它们。
访问关联工具条上的常用命令比在功能区上查找这些命令更方便。
选择元素作为关联工具条命令的输入
关联工具条上的命令因选择的元素而异。
可以选择以下各项：
- 单个对象
- 多个类似对象
- 多个不同对象
在装配相关环境中使用关联工具条
在装配相关环境中（如“运动”、“电气布线”和“框架”），坐标系、参考平面、2D 和 3D 草图、子装配和 CAD Direct 部件等常用对象会显示单个和多个选定对象的关联工具条。
与顺序建模零件、钣金和装配一样，可以选择单个对象、多个类似对象以及多个不同对象。
