孔特征

根据用户输入的指令,自动操作天工CAD创建孔特征。

例如:

  • 打一个子类型为定位销,孔大小为Ø5.0,等尺寸配对为间隙,孔深为5mm的简单孔
  • 在面中心打一个定位销孔,孔大小为Ø2.0,等尺寸配对为间隙,孔深为5mm
  • 打一个钻头大小为5,等尺寸配对为精确,孔深为1mm的简单孔
Note:

支持创建简单孔、螺纹孔、沉头孔、埋头孔,暂不支持锥孔。

当输入的指令中不包含孔的标准、参数信息时,小智会自动填入常用的默认值或给出提示。并非所有参数类型都受支持,以天工小智反馈为准。

该指令支持模糊匹配,不要求参数名称完全匹配,但需近似。

示例如下:

  1. 帮我在面中心打一个子类型为定位销,孔大小为Ø5.0,等尺寸配对为间隙,孔深为5mm的简单孔

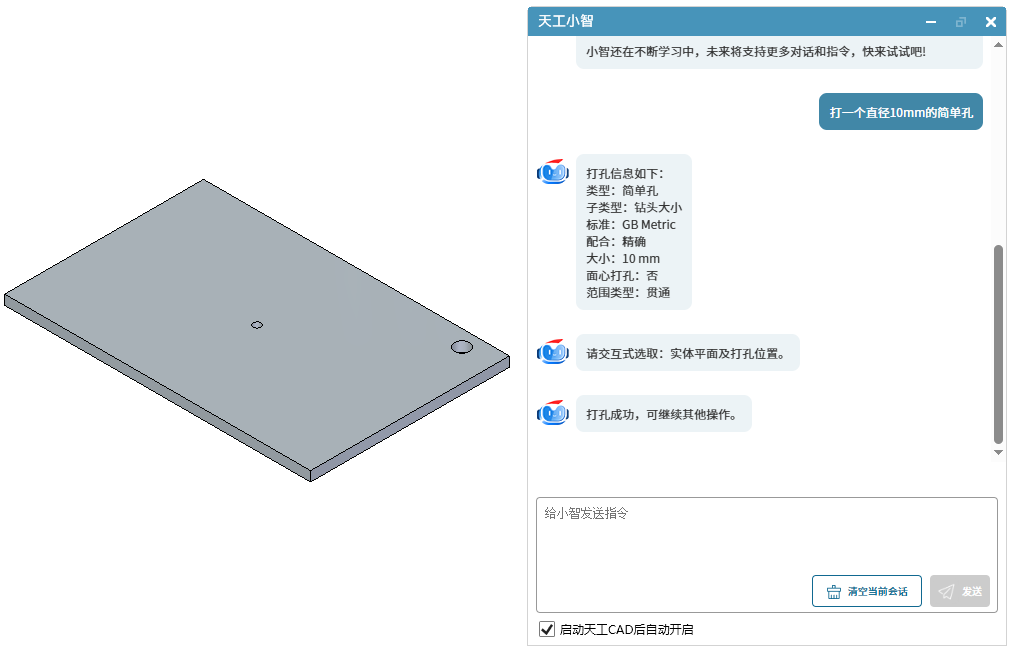

  2. 打一个直径10mm的简单孔
