修改模型（概述）

可以通过多种不同方式来修改直接建模模型。

• 使用方向盘移动或旋转零件几何体。

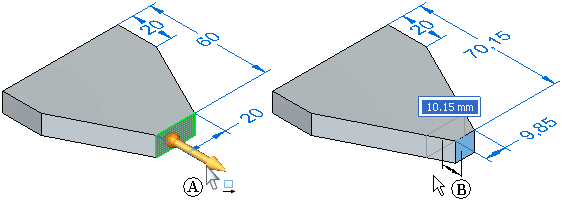

  例如，使用方向盘 (A) 移动模型面来修改模型。

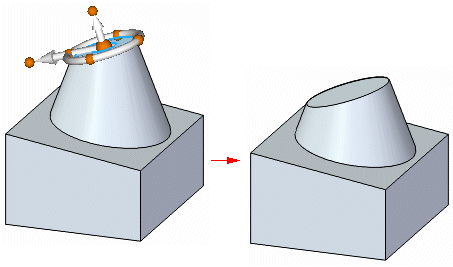

• 使用方向盘和编辑手柄修改圆柱、圆锥、球和圆环。



• 通过编辑 PMI 尺寸值来调整模型尺寸。
• 使用选择管理器菜单 选择要同时修改的多个项。
• 移动零件面时，软件会识别模型中内建的设计意图。设计意图面板指出模型中与您正在移动的面关联的面。有关更多信息，请参见使用设计意图面板。

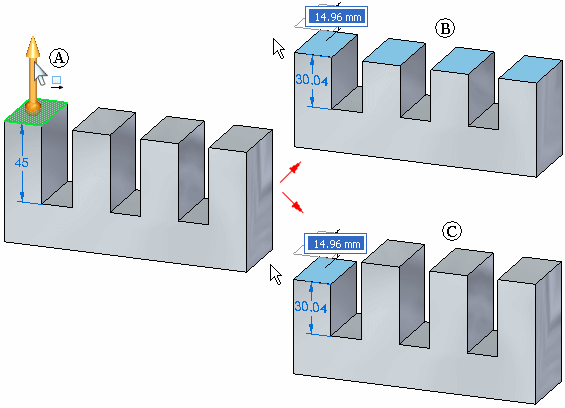

  如果保留共面设计意图，在移动选定面时，未选定的共面面会保持共面 (B)。清除设计意图面板上的共面选项后，共面的未选定面在移动选定面时保持静止 (C)。



  有关更多信息，请参见使用设计意图面板。

• 使用相关命令定义两个面之间的关系。

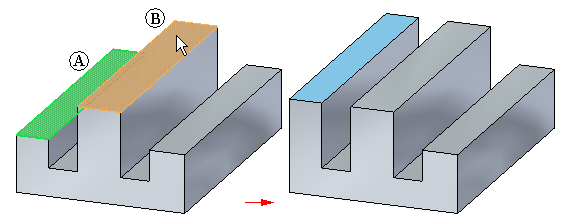

  可使用重合选项来指定种子面 (A) 与在模型上所选择的目标面 (B) 重合（共面）。

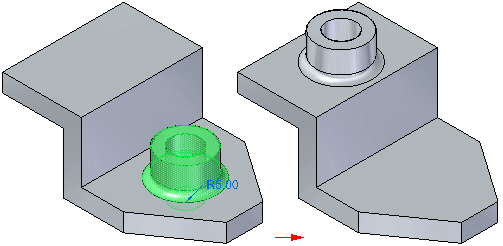

• 拆离和附加模型面。

  拆离面或特征使您能够将面集移动或旋转到模型上的新位置，然后将其重新附加到新位置中。

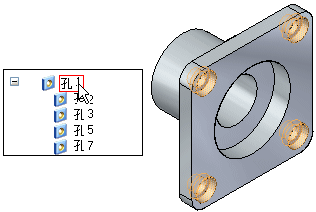

• 修改属于某一特征集的特征，如孔和图样。

  您可能需要在原先具有相同特征参数（如直径和深度）的一组孔中对一个孔的直径进行修改。

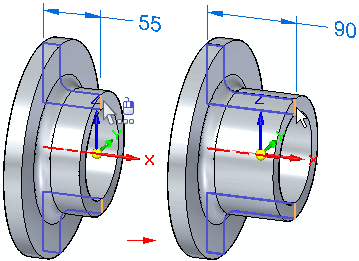

• 对于包含旋转特征的零件，可以创建实时剖面，以简化零件的可视化和编辑。
