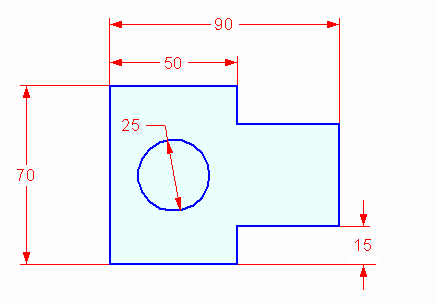

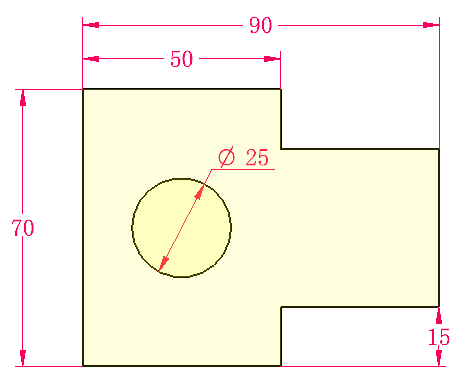

尝试绘制此简单草图

1. 在文件菜单上，单击新建→GB 公制零件.par。
2. 激活直线命令。
   • 在直接建模模式下，直线命令位于草图选项卡→绘图组。在直接建模模式下，选择直线命令后，可以在平面高亮时按 F3 键以锁定平面，然后按 Ctrl + H 切换到锁定的平面。
   • 在顺序建模模式下，直线命令位于草图选项卡→草图绘制组。在顺序建模模式下，选择直线命令后，必须先选择一个参考平面，例如 XZ 基本参考平面。这将打开草图环境，可在其中继续使用直线命令。

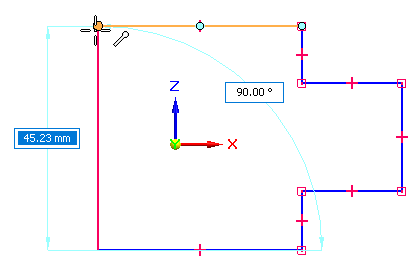

3. 直线命令需要两个点来创建一条直线。如下图所示，定位光标，然后单击以放置直线的第一个点。



   移动光标，注意观察附着于光标的指示符。在合适的位置单击以完成第一条直线。

   • 直线水平对齐时会显示水平指示符。



   • 直线竖直对齐时会显示竖直指示符。

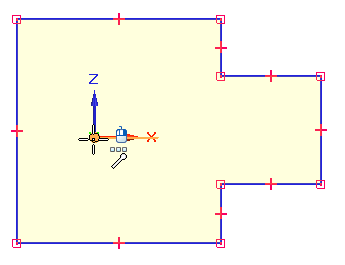

4. 绘制八条连接线以形成所示的基本形状。务必让所有直线均保持水平或竖直，但这时不要担心直线长度。



   绘制完直线后，再 Esc 键退出直线命令。

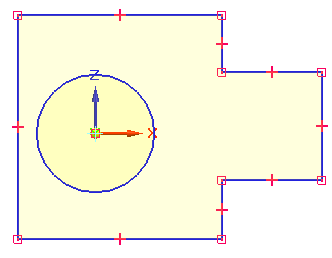

5. 绘制圆。激活中心和点画圆命令 ，在基本坐标系上确定原点位置，然后单击以放置圆的中心点。



   当该圆接近于图中所示的大小时，再次单击。



   按 Esc 退出中心和点画圆命令。

6. 在路径查找器中，单击原点的显示/隐藏按钮以隐藏坐标系。



智能草图会在您绘制草图时自动应用草图关系，但有时需要手动应用关系；这就是相关组中命令的用处。这些命令需要特殊的工作流程。选择要使用的关系后，选择要移动的草图实体，然后选择要保持不动的实体。

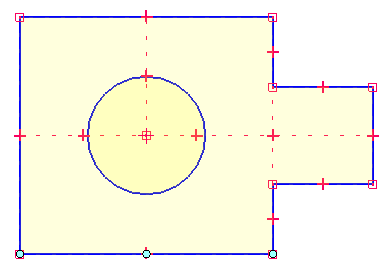

1. 在草图选项卡→相关组中，选择水平/竖直命令 。

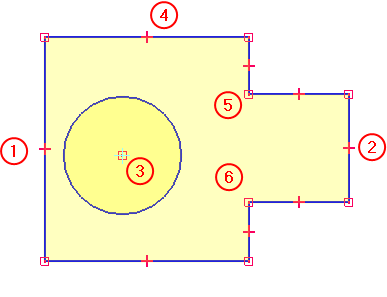

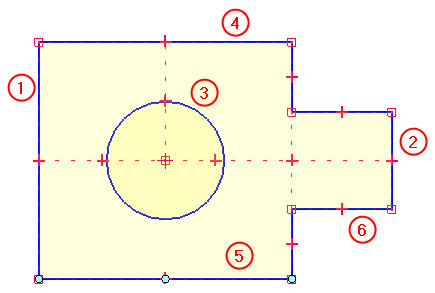

2. 单击中点 (2)，然后单击中点 (1)。确保在看到中点指示符 后单击。



   这将对齐中点 (2) 与中点 (1)。

3. 将圆心 (3) 与中点 (1) 对齐。确保在看到圆心指示符 后单击。
4. 将圆心 (3) 与中点 (4) 对齐。确保在看到圆心指示符 后单击。
5. 将点 (5) 与点 (6) 对齐。

1. 要放置尺寸：
   1. 单击以确定要标注尺寸的元素。
   2. 单击以确定尺寸的位置。
   3. 输入尺寸值。

   数字表示单击的位置，用于将尺寸添加到草图元素。



2. 在草图选项卡→尺寸组中，选择智能尺寸。

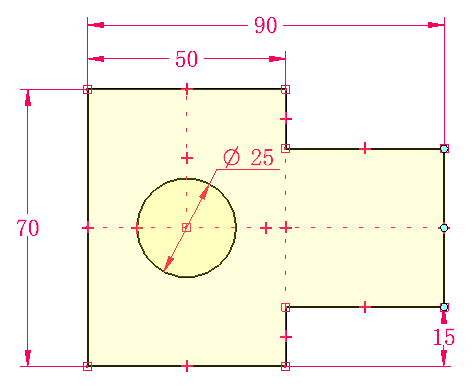

   使用智能尺寸命令放置以下尺寸。

   1. 通过单击 (3) 对圆添加直径尺寸。

      在尺寸值编辑框中，键入 25，然后按 Enter 键。

   2. 通过单击 (4) 在直线 (4) 上添加长度尺寸。

      在尺寸值编辑框中，键入 50，然后按 Enter 键。

   3. 通过单击 (1) 对直线 (1) 标注尺寸。

      在尺寸值编辑框中，键入 70，然后按 Enter 键。

   4. 按 Esc 结束命令。

3. 在草图选项卡→尺寸组中，选择间距。

   1. 依次单击直线 (1) 和直线 (2) 以标注直线 (1) 与直线 (2) 之间的距离。

      在尺寸值编辑框中输入 90。

   2. 右键单击以重新启动尺寸命令。
   3. 依次单击直线 (5) 和直线 (6) 以标注直线 (5) 与直线 (6) 之间的距离。

      在尺寸值编辑框中输入 15。

   4. 按 Esc 结束命令。
      Note:

      要完成顺序草图，单击图形窗口中的关闭草图，然后在草图命令条上单击完成。

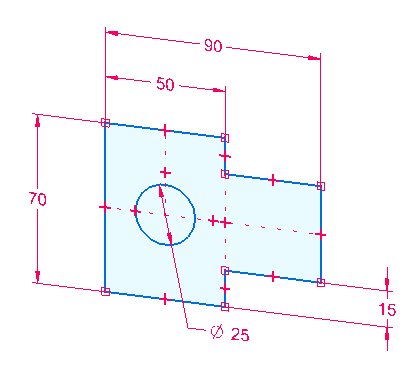

   5. 草图已完成。



4. （可选）关闭关系手柄。

   在草图选项卡→相关组中，选择观阅草图关系命令。
