练习：标注模型尺寸

单击此处下载练习文件 。

1. 打开 jaw.par。

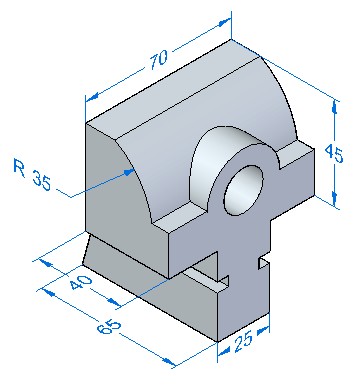

在 3D 零件上放置尺寸标注，然后使用这些尺寸标注更改模型大小。您将了解，在设计周期中可随时添加尺寸标注，并且这些尺寸标注将对模型起控制作用。

1. 在路径查找器中，关闭 PMI 下的尺寸收集器的显示。

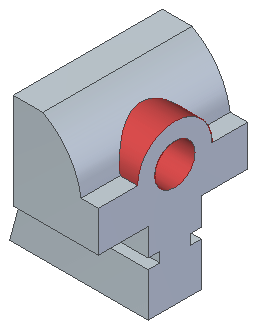

   在接下来的步骤中，我们将分别修改下图所示两个同心圆柱面（显示为红色）的直径。这两个同心圆柱面具有偏置关系，系统将检测到此关系并尝试保持他们之间的偏置距离。在设计意图面板，可以管理这些关系。

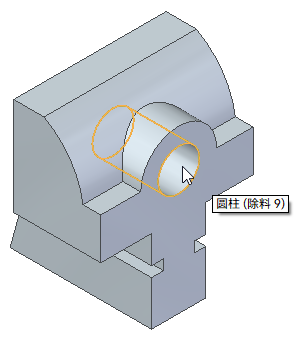

2. 单击下图所示的圆柱面，设计意图面板会显示。

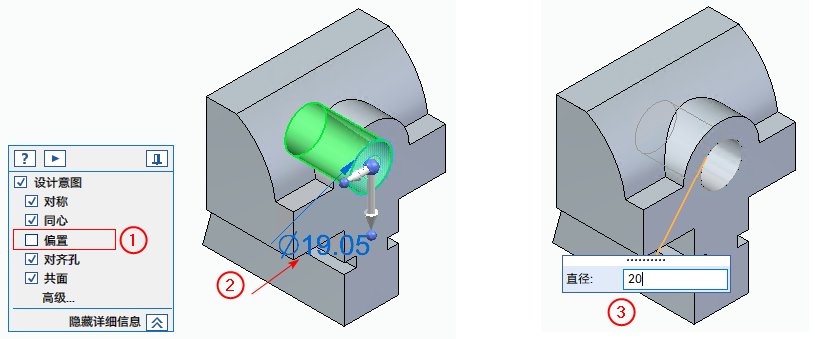

   1. 在设计意图面板上，清除偏置规则。
   2. 单击尺寸文本，将值改为 20，然后按Enter键。

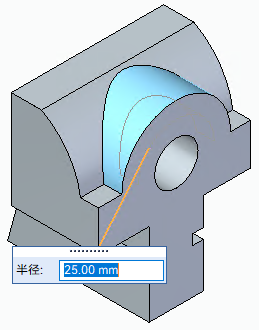

3. 按同样的方法，将座板曲面的半径改为25 mm。



4. 选择间距命令以放置表示零件总体高度的尺寸标注。
   1. 在命令条上，将属性步骤中的方位改为水平/竖直。
   2. 展开锁定尺寸平面步骤，在尺寸平面下拉列表中，选择重合平面。

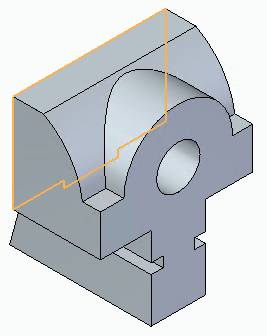

   3. 使用快速选取功能选择显示的尺寸标注平面。



   4. 单击边 (1)，然后单击边 (2)。

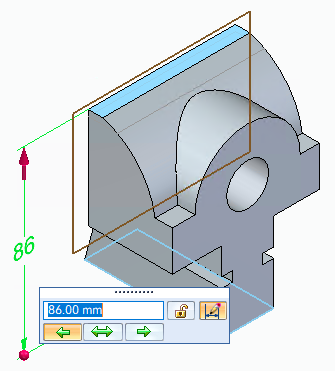

   5. 将尺寸值改为86 mm。确保方向箭头指向上方。



   6. 按F3 键可对尺寸平面解锁。
   7. 按F5 键可刷新屏幕，清除尺寸平面的显示。
5. 保存并关闭此文件。

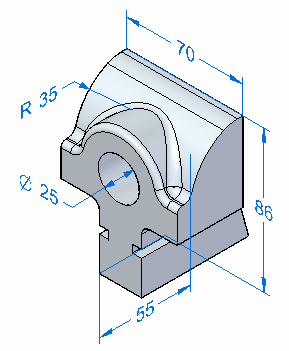

1. 打开 jaw_rounds.par。它类似于先前练习中的零件。该文件包含倒圆。

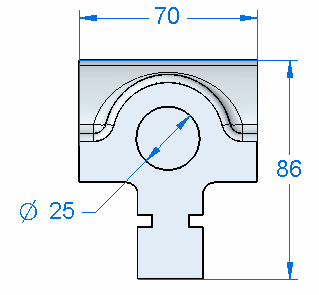

2. 按 Ctrl+F改为前视图。



3. 使用路径查找器隐藏尺寸。

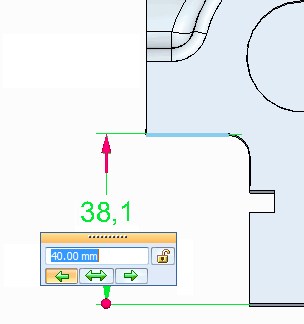

4. 在底边和侧底边之间放置间距尺寸，如下图所示。将值更改为40 mm。



5. 在间距命令仍然打开时，选择倒圆以在其中心标注尺寸。



   您可以看到，尺寸已附到倒圆的虚拟中心。

6. 放置尺寸。



7. 保存并关闭此文件。

在本练习中，您将尺寸放置在 3D 模型上。这些尺寸可以用于控制模型形状。您还学会了如何使用虚拟顶点标注到交点的尺寸。
