练习：编辑孔

本练习将演示编辑孔的过程。在本练习中，您将：
  • 更改孔大小。
  • 更改孔的类型。
  • 添加新孔。
  • 将各孔实例分开。

打开零件文件

  1. 打开 hole_edit.par。

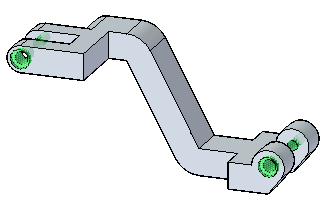

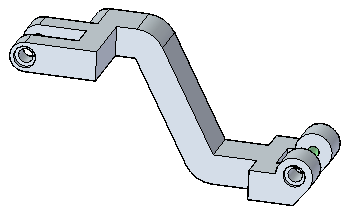

  2. 此零件上存在四个孔，展示在路径查找器上的两个面集（Hole1 和 Hole3）中。

修改孔大小

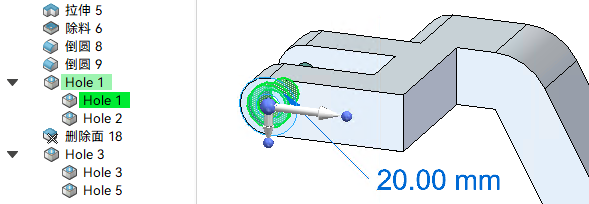

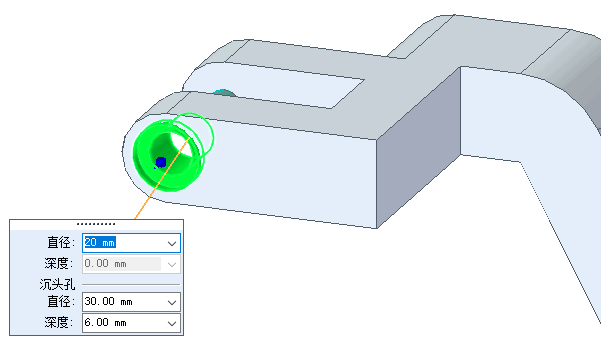

  1. 选择左侧沉头孔（孔 1）。

  2. 选择尺寸手柄。

    将显示孔编辑控制框。

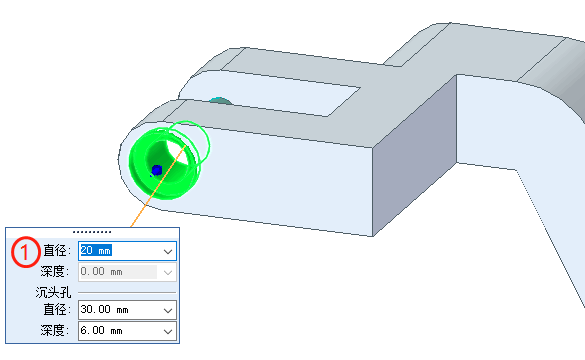

    1. 将孔直径 (1) 更改为10 mm。

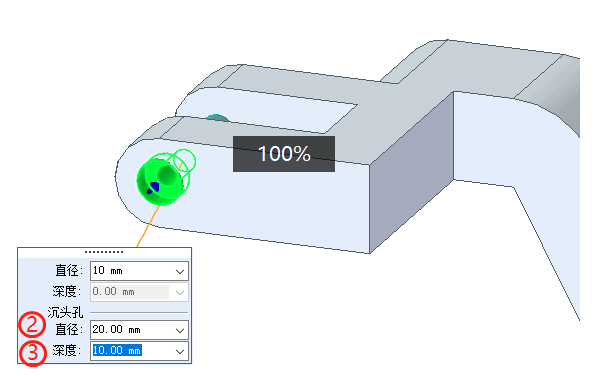

    2. 将沉头直径 (2) 改为20 mm，沉头深度 (3) 改为10 mm。

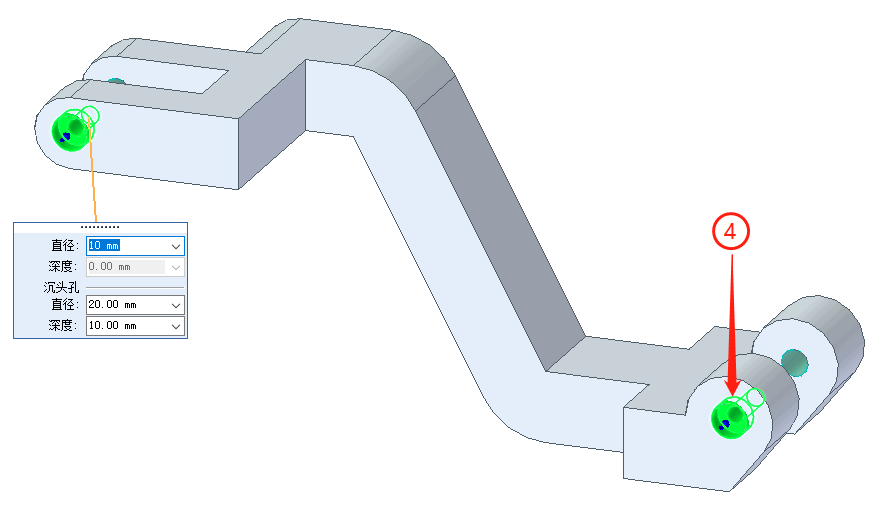

    请注意，这些更改将传播到右下方的沉头孔 (4)。这是因为这两个孔是在同一命令中放置的。它们存在于同一面集。

    对面集内单个孔的任何更改都会影响到该面集中的所有其他孔实例。

更改孔类型

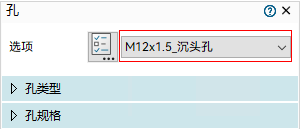

  1. 在仍选定孔的情况下，单击孔命令条上的。

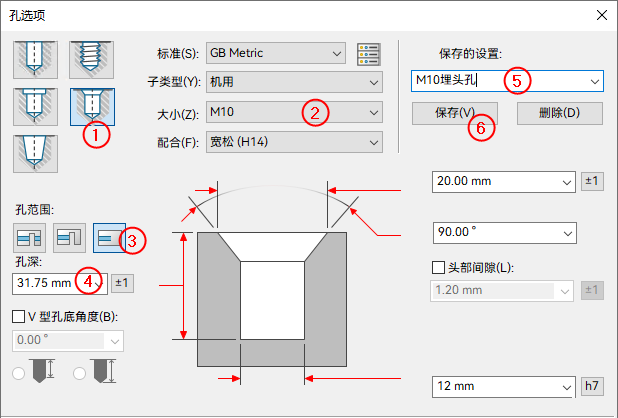

  2. 在孔选项对话框，将孔类型改为埋头孔，并修改参数。在保存的设置中，输入名称 M10埋头孔，然后单击保存。
  3. 单击确定。

添加孔

  1. 选择零件左上侧的上部简单孔，然后单击孔编辑手柄。

  2. 在命令条上，开启更多孔。

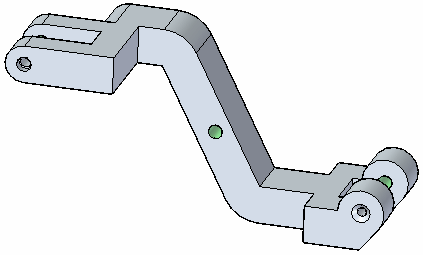

  3. 在中心梁上放置新孔，如图所示。

    您可以添加与所选孔具有相同属性的很多孔。除非锁定某个平面，否则这些添加的孔可以放置在任何面上。

  4. 按 Esc 键退出孔编辑模式。

分隔孔实例和父代

要更改组中的某个孔的参数，使用快捷菜单上的分离命令。

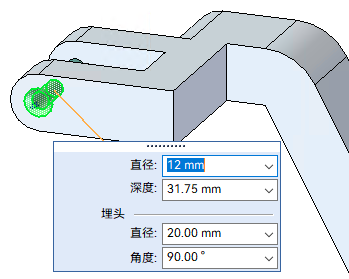

  1. 选择零件左侧末端的埋头孔。右键单击并选择分离命令。

  2. 选择孔的尺寸编辑手柄，然后在孔命令条选择新的孔类型。

    注意，该孔已独立于右侧孔而更改。

  3. 保存并关闭此文件。

总结

在本练习中，您已学会如何在实体模型上编辑现有的孔特征。您也懂得了如何在不更改整个设置的情况下编辑设置中的某个孔。

  1. 单击本练习窗口右上角的关闭按钮。
