框架选项对话框
- 首选框架方位
- 指定想要如何确定框架的方位。只有在创建模式时才能更改平面方位。由于后续特征可能与原始方位之间存在依赖关系，您不可在创建方位后再对其进行编辑。如果需要更改方位，应删除框架，更改方位，然后重新创建框架。
- 坐标系
- 指定您要用来选择首选平面的坐标系。默认设置是基本坐标系，但您可以在文档中指定任何坐标系。
- 首选平面
- 指定首选平面后可确定横截面的方位。只有当选定的实体位于多个平面时，此选项才适用。如果所有选定实体位于同一平面，则该平面为首选平面，此选项将被忽略。
- 方位
- 根据等分平面或径向来确定框架横截面的方位。
- 预览
- 可预览您所作的选择，以便更好地了解您选择的方位。
- 拐角处理选项
- 指定您要对框应用拐角处理的方式。这些选项的功能取决于给定顶点处的段数。
对于正好带有两个正交段的顶点，可以对其应用斜接、对接或无拐角处理。如果选择无拐角处理，那么可以应用半径或者延伸角。
对于正好带有两个非正交段的顶点，可以对其应用斜接或无拐角处理。如果选择无拐角处理，那么可以应用半径或者延伸角。如果应用半径处理，那么结果是一个实体。
对于带有三个或更多非正交段的顶点，可以对其应用斜接或无拐角处理。
- 应用拐角处理
- 指定要应用到相邻框架部件的角处理的类型。拐角处理可以是：
- 斜接
- 将斜接端部条件应用到相邻的框架部件。

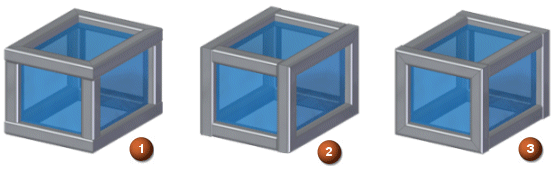

- 首选平面
- 斜接与首选平面平行的框架拐角。您可以指定 XY 平面 (1)、YZ 平面 (2) 或 XZ 平面 (3)。
- 对接
- 将一个框架成员对接到与首选轴平行的另一个框架成员中。

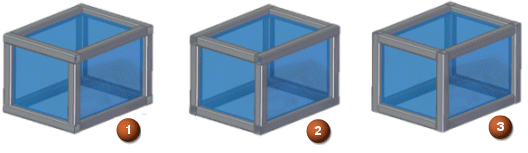

- 首选轴
- 将一个框架成员对接到与首选轴平行的另一个框架成员中。您可以指定首选 X 轴 (1)、首选 Y 轴 (2) 或首选
Z 轴 (3)。
- 应用半径
- 将指定的半径应用到相邻的框架部件。
Note:如果半径值超过边界条件，天工 不会对框架部件应用圆角拐角处理。路径查找器中子框架中的符号表示错误。 - 延伸框架部件
- 按框中指定的值拉伸框架部件端。
Note:如果延伸框架部件参数的值超过边界条件，天工 不会对一个或所有框架部件应用全局端部条件。路径查找器中子框架中的符号表示错误。 - 无拐角处理
- 不对相邻的框架部件应用端部条件。如果所给顶点上的段多于两个，则可以使用此选项。
- 设置焊缝间隙值
- 在框架端部及端部拐角处添加焊接间隙，并延伸至平面、面或体。
- 清除覆盖
- 清除框架各端的覆盖拐角处理。
- 选项
- 扩展或缩减对话框中显示的选项。
- 框架部件位置
- 指定框架部件的源位置。
- 浏览部件
- 指定框架部件位于本地或网络上的文件夹中。
- 从标准件库中选择
- 指定框架部件位于标准件库。Note:
随 天工 CAD 一起交付的标准件数据库不包含框架部件。如果当前配置的标准件数据库仅包含免费部件，那么您必须选择浏览部件选项。
- 在非斜接处切合
- 框架的接合方式有斜接
和对接
两种。此选项控制非斜接接合处的端部处理方式。- 勾选：接合处的端部形状是与相邻框架实体布尔修剪后的结果。
- 不勾选：接合处的端部截面保持为垂直于框架路径的平面。
- 勾选：接合处的端部形状是与相邻框架实体布尔修剪后的结果。
- 框架部件自动定位

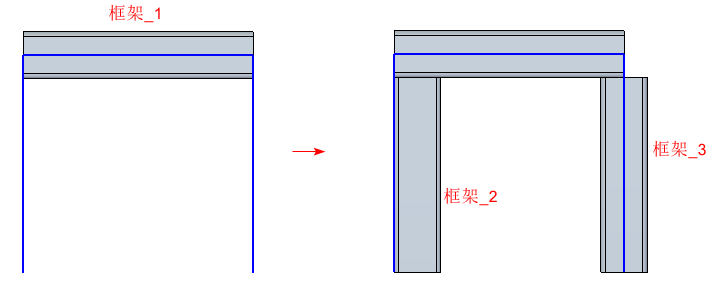

- 基于相邻框架成员，自动定位当前框架特征所使用的框架部件。下图中，通过 3 次使用框架命令依次创建了 3
个框架：框架_1、框架_2、框架_3 ：
- 在创建框架_2 时，勾选了框架部件自动定位，于是框架部件基于框架_1 的位置有向右的位移。
- 在创建框架_3 时，未勾选框架部件自动定位，于是框架部件保持默认位置，即其轴线与路径段重合。
- 如果框架已存在，则忽略实体
- 该选项控制一条路径是否可以用来创建多个框架。
- 勾选：当路径上已经创建了框架时，无法再次选择该路径去创建另一个框架。
- 不勾选：可以在路径上反复创建不同的框架。
- 分割交叉框架
- 该选项用于控制当创建框架的草图线段中存在交叉时，是否将草图线段分割。
- 勾选：分割草图线段，然后基于分割后的线段创建框架。生成的框架实体会在交叉点处进行裁剪，去除重叠部分。
- 不勾选：不分割草图线段。生成的框架实体在交叉处会存在重叠。

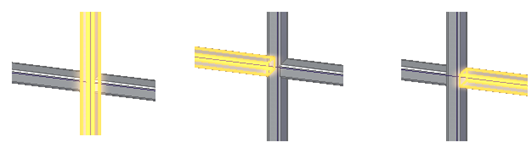

在下面的示例中，勾选了该选项，交叉框架被分割为三个单独的零件（请注意，最左边高亮显示的零件是由上下两个线段创建的，因为单个框架用于共线段选项默认勾选，所以上下两个线段创建为一个框架零件），
三个零件各有一个条目显示在路径查找器中。

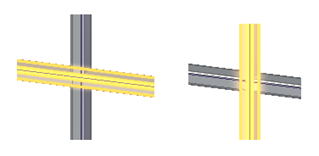

在下面的示例中，未勾选该选项，不会分割交叉框架，
两个零件各有一个条目显示在路径查找器中。
Note:- 草图线段的分割是不可逆的。
- 交叉是指两个线段相交，且交点不是任意线段的端点。例如，呈 T 型相交的两个线段不属于交叉。
- 对于相交而不交叉的线段，此选项会对框架重叠部分进行分割。

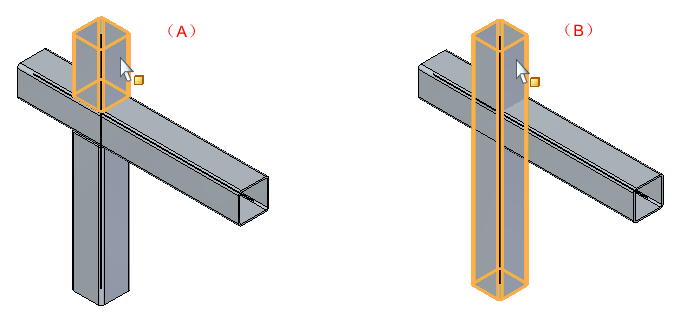

例如，四个线段交于一点呈 十 型，在保持单个框架用于共线段勾选的情况下：- 勾选分割交叉框架时，框架会分割，如下图（A）；
- 不勾选分割交叉框架时，框架不会分割，如下图（B）。
- 单个框架用于共线段
- 此选项用于控制当多条路径在端点相连且共线/相切时，选择这些路径生成框架，是否将生成的多个框架零件合并成一个框架零件。勾选后，为所有散开、连接并共线/相切的段创建单个框架。不勾选，则为每个路径段创建框架。Note:
此选项勾选时，单个框架用于相切段选项不论是否勾选都会生效，如下图。
- 单个框架用于相切段
- 当单个框架用于共线段未勾选时，使用此选项控制当多条路径在端点相连且相切时，选择这些路径生成框架，是否将生成的多个框架零件合并成一个框架零件。
- 最近使用的部件列表
- 指定最近使用部件列表中实体的最大数目。
- 命令开始时显示此对话框
- 每次选择命令时显示此对话框。如果在选择此命令时您不想显示此对话框，请清除此选项。
