框架命令

框架命令沿着已选路径创建结构框架。路径可由 3D 线段、装配草图或放置在装配中的现有零件边组成。当零件边被用作定义框架时，单边、相切链，或实体的所有边都可被用作创建框架的输入。

零件边可被用于定义框架。单边、相切链或实体的所有边可被用作创建框架的输入。

分割交叉框架

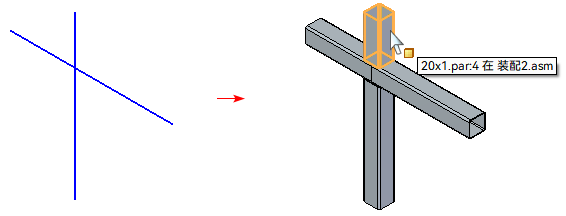

使用框架选项对话框中的分割交叉框架选项可以自动在路径相交的位置分割框架。它还会分割用于创建框架的草图。

当分割交叉框架选项和单个框架用于共线段选项同时开启时，交叉处将有一部分框架被合并，而另一部分被分割。要切换合并/分割的段，可单击框架，从关联工具条选择编辑端部条件，然后使用命令条上的下一个共线选项进行切换。

Attention:

在创建复杂的交叉框架时，使用分割交叉框架选项和单个框架用于共线段选项会难以控制交叉处哪些段被分割、哪些段被合并。因此，对于复杂的交叉框架，建议在绘制草图时，将期望合并的段绘制为完整线段，将期望被分割的的段绘制为端点相连的线段，然后在创建框架时取消勾选单个框架用于共线段和单个框架用于相切段。

可以将框架修剪成多个对象，如面、体或平面。

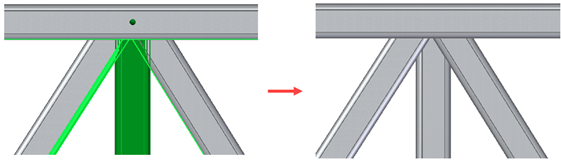

在以下示例中，可以将中间的框架 (A) 修剪成两个相邻的框架 (B) 和 (C)。

可以从三个不同的框架中选择面以修剪中间的框架。
