放置角坐标尺寸

  1. 选择角坐标尺寸命令。

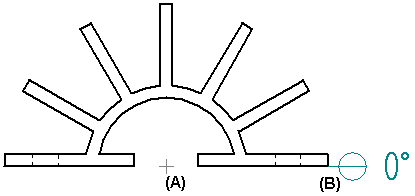

  2. 单击要作为组中心的元素（例如下图中的圆心A）。
  3. 单击要作为公共原点的元素 (例如下图中的B)，移动光标后再次单击以放置基准。

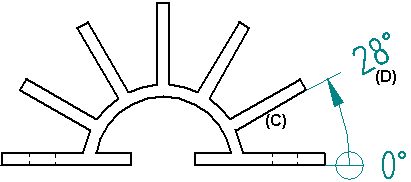

  4. 单击要测量的元素 (如下图C)，移动光标后再次单击以放置尺寸 (如下图D)。
    Note:

    要在放置尺寸时添加折线，则在单击以放置尺寸时，按下 Alt 键。

  5. 根据需要，选择以下操作之一：
    • 要继续放置角坐标尺寸到原对齐集，则重复步骤4。
    • 要指定新的原点元素，则按一次 Esc 键，然后重新指定组中心和公共原点，这将创建新的对齐集。
      Note:

      也可以在指定组中心后，单击原有对齐集中的尺寸，然后参考步骤4添加新尺寸。新添加的尺寸将加入原有对齐集中。

Note:

角坐标尺寸应该应用于完全受约束的轮廓。如果无法预料角坐标的行为（例如，显示的尺寸和命令条之间的冲突），请确保轮廓是完全受约束的。

Tip:

  • 可以用尺寸命令条上的逆时针按钮 来控制角坐标尺寸的测量方向。

  • 当尺寸样式或尺寸属性对话框的线和坐标选项卡中选择启用自动添加折线选项时，可在放置角坐标尺寸的同时添加折线。

  • 如果要移除现有的角坐标尺寸上的所有折线，可以先选择此尺寸，然后取消对命令条中折线按钮 的选中。
