工程图概述
介绍工程图中图纸页和图纸视图的基本概念。
什么是图纸页
在创建新的工程图文档 filename.dft 时，该文档包含以下类型的图纸页：
- 工作图纸页。
用于放置模型的图纸视图。一个工程图文档可以插入多张工作图纸页。
- 背景图纸页。
包含图纸边界和标题区信息。背景这一词组会作为水印印在各背景图纸上，但不会被打印出来。一个工程图文档可以包含多张背景图纸页。
- 2D 模型图纸页。
一种特殊的图纸页，可在其中按 1:1 比例绘图。在创建新的工程图文档时，2D 模型图纸页虽然可用但却不显示。
- 表图纸页。
用于放置零件明细表和其它表格。

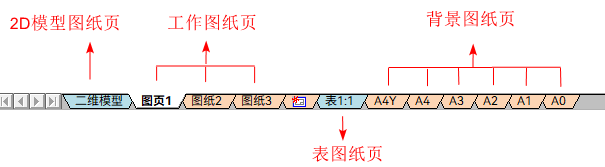

所有图纸页都使用位于文档窗口底部的图纸页标签来显示、管理和编辑。

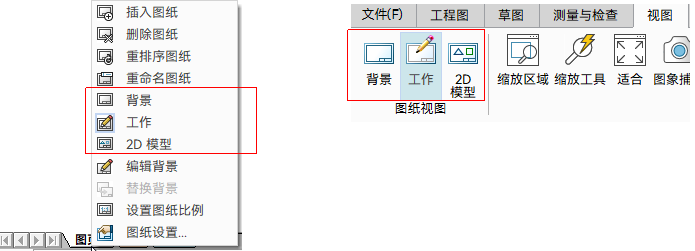

当打开一个新的工程图文档时，只能在托盘中看到工作图纸页的标签，可以使用右键菜单、或功能区的命令来显示/隐藏其它类型的图纸页。
Note:
表图纸页不随新的工程图文件一起创建，它通过多页零件明细表和表格制作，并出现在图纸页标签托盘中。有关更多信息，请参见表图纸页。
工作图纸页、背景图纸页和表图纸页使用不同的命名约定和配色方案。如果要更改这些属性，可以使用天工 选项对话框中的视图选项卡和颜色选项卡。

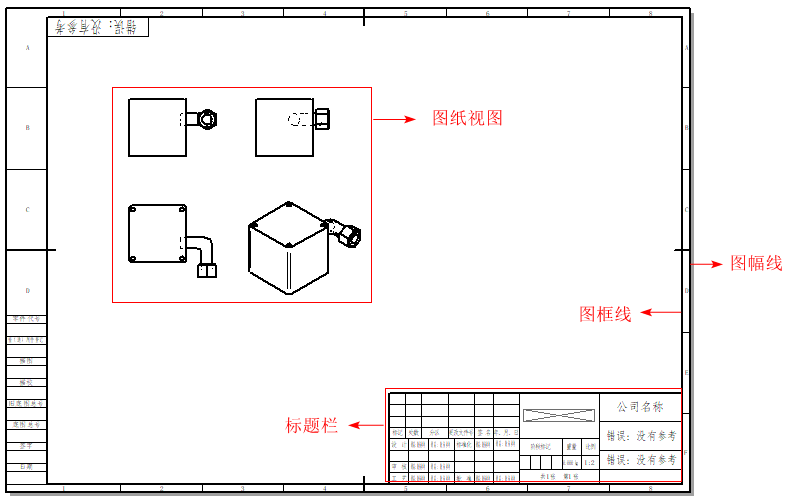

什么是图纸视图
图纸视图是指通过投影原理将三维模型的形状、结构和尺寸在二维平面上进行表达的具体图示方式。在天工 CAD 中，图纸视图放置在工作图纸页上，它是工程图的核心组成部分，用于准确传递模型的三维信息。
