尺寸颜色

在2D/3D草图、零件、钣金、装配环境，尺寸颜色由颜色页（天工选项）中的选项定义，如下图所示。

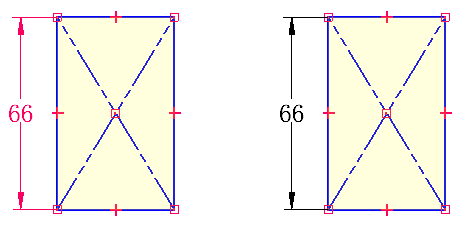

• 草图选项（上图①）定义从动尺寸的颜色，手柄 1 选项（上图②）定义驱动尺寸的颜色。包括2D/3D草图中的尺寸和直接建模模型上的尺寸。在直接建模环境，从动尺寸和驱动尺寸都可以驱动模型改变。

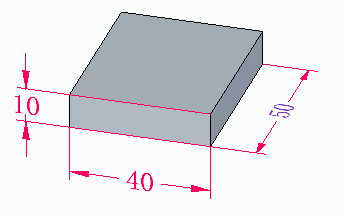

• 从动选项（上图③）定义顺序建模模型和装配模型上的尺寸颜色，以及不可编辑的尺寸值（例如直接建模模型中由公式生成的尺寸值）的颜色。

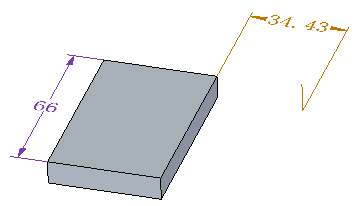

• 失败选项（上图④）定义尺寸求解失败时的颜色。例如，尺寸的父元素被压缩或删除，导致尺寸求解失败。



  可参考PMI 尺寸颜色。

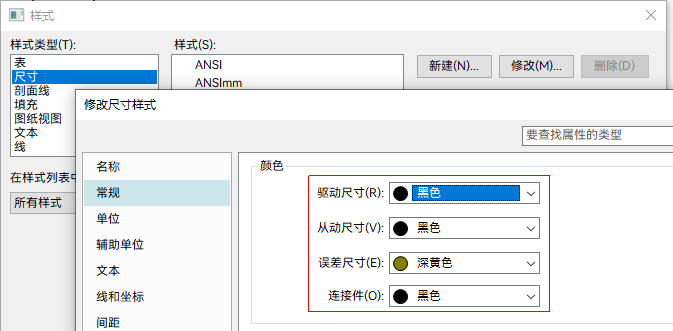

在工程图环境，尺寸颜色由样式命令中的选项定义，如下图。
