图层页（天工选项/工程图环境）

为视图、尺寸、注释、表格、草图等工程图元素预定义图层。当图层选项卡中的自动图层链接开启（默认开启）时，在工程图上创建的元素将自动链接到预定义图层中。

为视图元素设置图层
将所有视图元素设置至图层
将所有视图元素的图层恢复为指定图层。
操作方法：从下拉列表选择图层，然后单击右侧的应用按钮。
列表区
显示各个视图元素和图层的对应关系。
可以为各个视图元素单独指定图层。操作方法：在图层列对应单元格单击，然后从下拉列表选择图层。
为尺寸元素设置图层
将所有尺寸元素设置至图层
将所有尺寸元素的图层恢复为指定图层。
操作方法：从下拉列表选择图层，然后单击右侧的应用按钮。
列表区
显示各个尺寸元素和图层的对应关系。
可以为各个尺寸元素单独指定图层。操作方法：在图层列对应单元格单击，然后从下拉列表选择图层。
为注释元素设置图层
将所有注释元素设置至图层
将所有注释元素的图层恢复为指定图层。
操作方法：从下拉列表选择图层，然后单击右侧的应用按钮。
列表区
显示各个注释元素和图层的对应关系。
可以为各个注释元素单独指定图层。操作方法：在图层列对应单元格单击，然后从下拉列表选择图层。
为表格元素设置图层
将所有表格元素设置至图层
将所有表格元素的图层恢复为指定图层。
操作方法：从下拉列表选择图层，然后单击右侧的应用按钮。
列表区
显示各个表格元素和图层的对应关系。
可以为各个表格元素单独指定图层。操作方法：在图层列对应单元格单击，然后从下拉列表选择图层。
为草图元素设置图层
将所有草图元素设置至图层
将所有草图元素的图层恢复为指定图层。
操作方法：从下拉列表选择图层，然后单击右侧的应用按钮。
列表区
显示各个草图元素和图层的对应关系。
可以为各个草图元素单独指定图层。操作方法：在图层列对应单元格单击，然后从下拉列表选择图层。
Note:

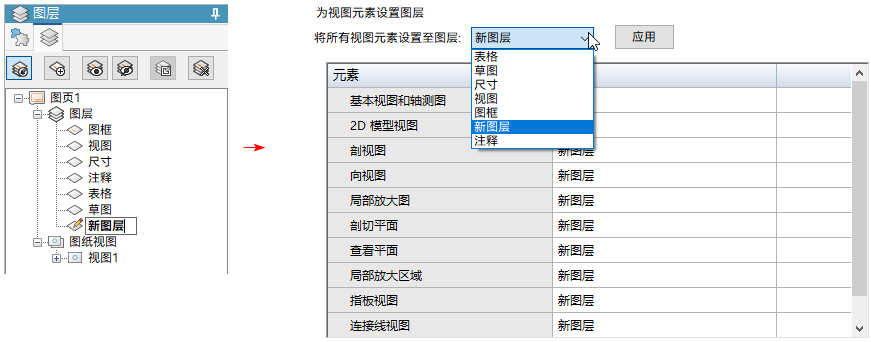

下拉列表中的图层可以自定义。方法是：在图层选项卡中创建新图层，新图层将自动填充到下拉列表中，如下图。
