图层概述

图层选项卡管理文档中的图层。图层选项卡显示图纸页或草图上的图层的图形列表，以及图纸页上图纸视图中的图层的层次结构。

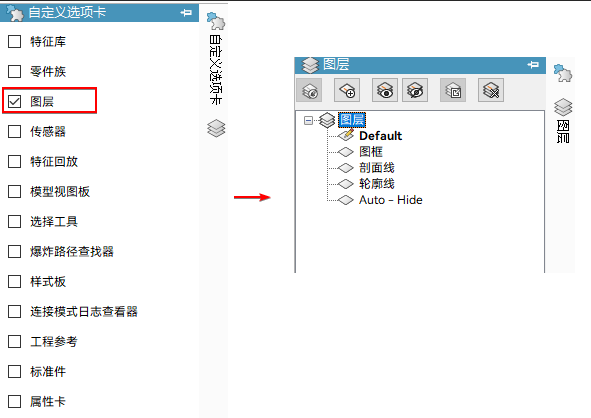

在右侧边栏的自定义选项卡中，勾选图层，则可以打开图层选项卡。

下表说明了图层选项卡中使用的符号：

在工程图环境中，您可以在图层页（天工选项/工程图环境）为视图、尺寸、注释、表格、草图等各类工程图元素预先设定专属图层。

完成图层设置后，当自动图层链接功能处于启用状态（该功能默认启用），在工程图上创建的元素将自动链接到预设图层。

当自动图层链接功能处于禁用状态时，创建的新元素会链接到当前活动图层。

当处理工程图环境中的图层时，所有创建的图层均可在文档的所有图纸页中使用，但是用户可以根据图纸基础管理图纸上的图层的显示。例如，可以在图纸 2 上隐藏图层 1，但在图纸 3 上显示图层 1。

在 2D 模型图纸上工作时，自动隐藏图层始终可用。

为零件草图或装配草图创建 2D 元素时，将元素指定给活动图层。当创建 2D 元素作为基于轮廓的特征的零件或局部轮廓时，不会将元素指定给图层。

在 3D 环境下占用某图层时，图层选项卡使用粗体文本显示该图层的名称。当在工程图环境中占用某图层时，不使用粗体文本。在工程图和 3D 环境中，图层选项卡上图层条目旁的符号表示图层是否包含元素。

在将外来文档转换为 天工 CAD 工程图文档时，外来文档中的图层配置将保留下来。

可以使用删除未使用图层命令一次性删除迁移至 天工 CAD 的 AutoCAD 文档中的所有未使用图层。

如果您将 天工 CAD 工程图文档导出到 AutoCAD，则图层名称中所有不受支持的字符（包括空格）在 AutoCAD 中都转换为下划线。此外，尽管一图层可能包括 250 个字符，但仅有 AutoCAD 2000 版支持较长的图层名。如果您导出到任何其他版本的 AutoCAD 时，较长的层名称将被截短为 26 个字符。
