选项选项卡（零件明细表属性对话框）

可以在选项选项卡中指定生成何种类型的零件明细表。选项的可用性基于装配模型的类型（标准装配或装配族）及其包含的部件。要了解更多信息，请参考帮助主题使用选项页。

项号

使用装配生成的项号: 指定零件明细表中显示的项号派生自装配结构。
如果装配项号不可用，则将在创建零件明细表时动态生成项号。
Note:

如果在装配模型的项号页（天工选项对话框）中选中保持项号复选框，将创建装配项号。

选中此复选框时，唯一性选项卡中的相关选项将被重置和禁用。
起始项号: 指定零件明细表中的项号的起始编号。
增量: 指定正整数值，作为项号增量值。
标记未标注符号的项: 指定在零件明细表中标记无零件序号的项。您可以更改默认的星号标记 (*)。
不会为所选图纸视图中不可见的零件添加标记。当零件序号页面中的自动零件序号选项限制重复数量时，也不会添加标记。
根据排序顺序对项/符号标注重编号: 根据指定的排序准则、起始编号和增量值重新对零件明细表中的条目进行编号和设置零件零件序号。
在零件明细表中添加或删除项时，使用此选项。
Note:

如果选定了此选项，则将无法在项号选项卡上对零件明细表项号进行编辑。

在零件明细表中显示这些部件

零件

指定在零件明细表中显示零件。

管

指定在零件明细表中显示管道。

管接头

指定在零件明细表中显示管接头。

框架成员

指定在零件明细表中显示框架成员。

管件

指定在零件明细表中显示管件。

部件类型排序优先级

指定零件明细表中部件类型的排序顺序。

管和框架

管粗切端面间隙

指定管粗切端面间隙。此值将添加到每个管道的每一端。切割长度列表和总长度列表已经加上了该值。

假设一段管道的准确长度为 36 英寸，则零件明细表需要显示的粗切削值为 36.5 英寸。使用管道粗切端面间隙复选框可以指定的值为 0.25 英寸。

框架粗切端面间隙

指定框粗切端的间隙。此值将添加到每个框架的每一端。切割长度列表和总长度列表已经加上了该值。

创建总长度零件明细表

指定要创建显示总长度（而非切割长度）的零件明细表。总长度零件明细表通常用于购买。其原因在于，它在同一行上显示特定管道或框架的所有成员，而不是在不同的行上显示每个项。

总长度清单仅应用于为包含管道和结构框的模型生成的零件明细表。

要显示总长度零件明细表中的内容，还必须增加一个总长度列。请参考创建总长度零件明细表。

项号分隔符

指定最大 100 个分隔符，插入到总长度零件明细表的同一行中的项号之间。还可以在单个单元格中显示的多个值之间使用分隔符。例如，如果零件明细表有一列用于定制事例属性，如螺栓 ID，可以在单个单元格中显示零组件所有螺栓 ID 的所有值。

示例:

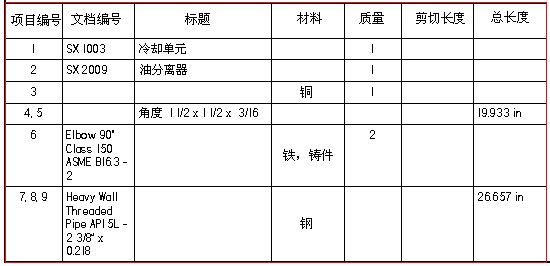

在此示例中，零件明细表包括管道和结构成员，并且在项号列中使用两个字符的分隔符：逗号后跟空格。

将已删除的零件转换为用户定义行

当零件或子装配从模型中删除或零件明细表被更新时，可防止相应的零件明细表项号行被自动删除。如果需要，可手动删除行。

当此选项未被选中时，零件明细表行会被自动删除。

Note:

作为用户定义的行，项号会被保留但其不再关联到模型。由于装配在添加新零件时会重复使用项号，因此可能导致出现重复的项号。

数量列中的值为零时显示定制字符串

在装配族 (FOA) 零件明细表中，指定当数量（成员名）列的值为零时要显示在其中的任意字母数字字符串。

选中此选项后，将显示在相邻框中定义的字符串而不是零。例如，可以输入 N/A、Not Applicable 或使用默认值 (—)。没有为此字段定义最大长度。

在零件族表属性对话框中，此字符串还会显示在数据选项卡的数量（成员名）列中。
