自动尺寸命令
可以自动生成零件和钣金模型的尺寸。还可以选择特定特征以为它们生成尺寸。
前提条件
对于导入的模型,建议在运行自动尺寸
命令之前运行特征识别命令。
有关更多信息,请参见导入的模型的特征识别。
- 选择 PMI
选项卡→尺寸组→自动尺寸
命令。
在自动尺寸属性对话框中,可以指定生成和显示尺寸的规范。默认情况下,选中命令开始时显示此对话框复选框时,显示该对话框。有关更多信息,请参见样式对话框。
- 在自动尺寸对话框的格式下,选择尺寸标注的标准。
可以选择现有样式或创建新的样式并保存它以快速重用。新样式在样式对话框中列出。有关更多信息,请参见指定自动标注尺寸的属性。
- 要指定尺寸标注的属性,在属性下单击属性
。 有关更多信息,请参见指定自动标注尺寸的属性。
要选择已保存的设置,单击属性图标旁边的
。

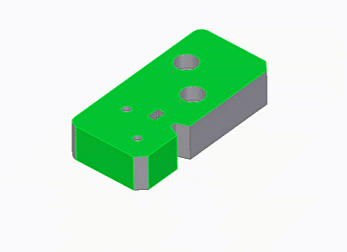

- 要仅在选定特征上生成尺寸,在特征选择下,单击手动特征选择
,然后选择所需的特征和面。
尺寸默认在完整模型上生成。
Note:要选择类型和大小相似的所有槽或孔特征,按住 Ctrl 并选择其中一个孔或槽特征。可以按住 Shift 并单击一个特征以取消选择它。 - 在基准选择下,选择第一、第二和第三基准,然后单击完成。
可以选择预定义基准面的基准框。现在还可以选择基本参考平面或手动创建的参考平面以及平的面。
Note:- 选定的基准必须相互垂直。
- 可以仅选择第一、第二和第三基准特征,或选择所有三个基准特征。

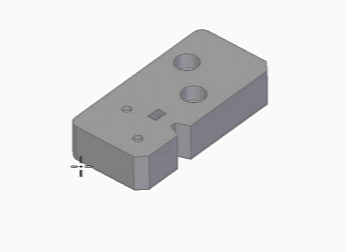

基准选择
单击完成时生成尺寸
- 尺寸根据选择基准和指定的属性自动生成,并分组在自动标注尺寸图解 X
节点下。
可以使用所有自动生成的尺寸创建图纸视图。有关更多信息,请参见创建 PMI 图纸视图。
- 对于同一尺寸的倒圆和倒角特征,会考虑总数量属性文本 (%QA),并相应地生成尺寸。
- 位置尺寸可以从外部圆角线性父面和内部圆角中心点的虚拟交点创建。 这适用于层叠尺寸和坐标尺寸。
如果任何父曲面是非线性的(圆形或弯曲),则无法为此类圆角生成位置尺寸。

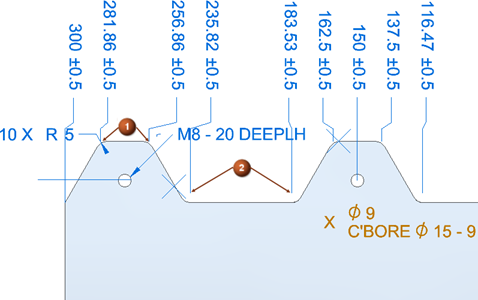

- (1):距内部圆角中心点的位置尺寸
- (2):距外部圆角线性父面虚拟相交点的位置尺寸
- 不生成凸台特征的位置和大小尺寸。
