自动放置坐标尺寸

您可以将坐标尺寸自动放置在图纸视图的所有几何体或选定的一组几何体上。

1. 选择草图选项卡→尺寸组→自动坐标尺寸。

2. 在命令条上，指定选择类型。
   • 图纸视图：通过图纸视图选择时，在图形窗口选择一个图纸视图。坐标尺寸将放置在你选择的图纸视图的所有几何元素上。
   • 几何元素：通过几何元素选择时，在图形窗口逐一单击几何元素。支持框选。按 Shift/Ctrl + 单击可以移除单个元素。
3. 在命令条上，单击关键点选项。在关键点选项对话框，勾选要标注坐标尺寸的关键点类型，然后单击确定。
4. 在命令条上，单击授受。
5. 在图形窗口单击一个关键点，以将其指定为坐标尺寸的原点。
6. 使光标在几何体周围移动，以定义尺寸线的方向。



7. 单击鼠标以同时放置所有尺寸。
8. （可选）继续放置更多尺寸。
   1. 在此命令条上，指定选择类型和关键点。在图形窗口选择图纸视图或元素，然后在命令条上单击接受。
   2. 执行以下操作之一：

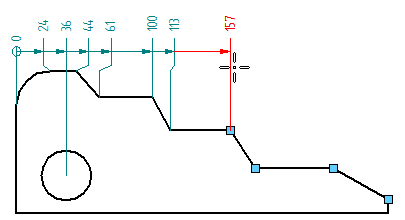

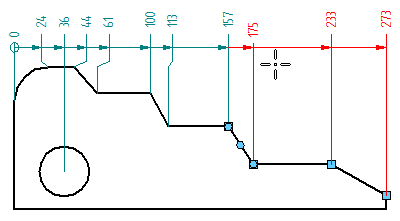

      • 要将尺寸添加到现有对齐集，则单击一个现有的测量尺寸。原始尺寸会调整其间距和文本大小，并增加和移除折线以容纳新添加的尺寸。



      • 要使用相同原点创建新的对齐集，则按住 Alt 键并选择一个现有的坐标尺寸。然后移动光标，在合适的位置单击以放置新的对齐集。



      • 要在图纸视图上放置第二个原点尺寸，则单击一个新的公共原点元素或关键点，然后移动光标，直至尺寸的方位变成您想要的方向。单击以放置尺寸。
