教程：创建示意图

1. 打开 ..\Program Files\NDS\Tiangong 2025\Training\seddasc.dft。如果您在安装天工CAD的过程中，自定义了安装目录，需要将..\Program Files\NDS\替换成您自定义的安装目录路径。
2. 在应用程序窗口左上侧的快速访问工具条上，选择另存为。将文件另存为一个新名称或新位置，以使原始文件可供其他用户使用。

为了让您轻松完成本教程，首先要对 天工 CAD 工作区的显示进行布置。

为确保您的计算机设置与教程指导说明相符，需要设置 2D 几何关系的显示和使用选项。

对于该图纸，无需保持或显示几何关系。几何关系控制一个元素相对于另一元素的方向。连接线和块不需要保持关系，因为它们具有内置智能。

1. 单击草图选项卡，然后在相关组中清除保持关系选项。



   清除保持关系选项后，此按钮就不再高亮显示 。

2. 确认观阅草图关系选项也已清除 。

   清除观阅草图关系选项后，关系手柄不再显示在图纸页上，屏幕显示更整齐。

块存储在库中。使用库窗格可显示和放置现有块，并指定新块的存储位置。

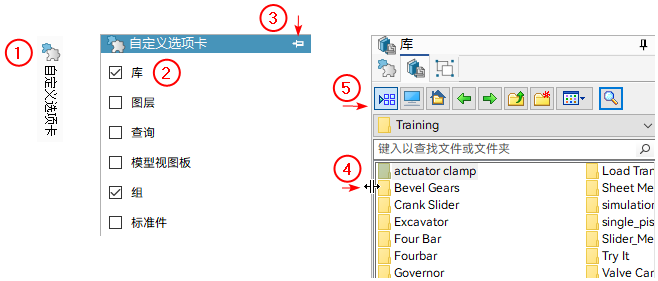

1. 在应用程序右侧的侧边栏，打开自定义选项卡，按下图所示步骤，打开库窗格。

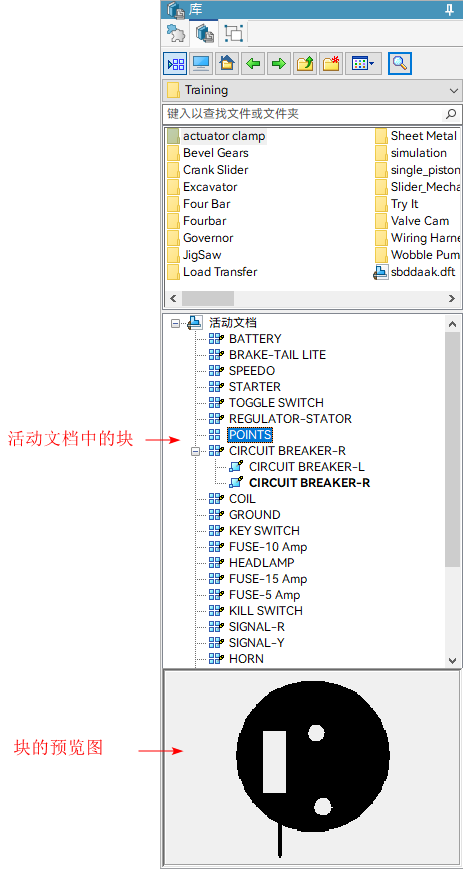

   当显示块 激活时，库窗格下方会显示活动文档中的块和块的预览图。



1. 激活缩放区域命令。此命令位于：
   • 功能区，视图选项卡→方向组。
   • 视图（前导）工具栏。
2. 框选下图所示区域。



   此区域将放大为充满整个图形窗口。

3. 按 Esc 键退出缩放区域命令。

块标签是放置在块上面的智能文本。放置块的事例时，可以编辑该事例的文本。

1. 选择草图选项卡→块组→块标签。

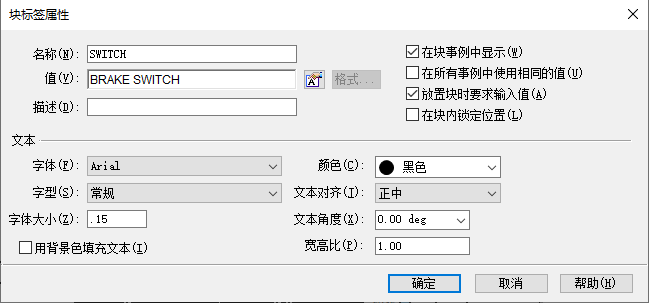

2. 设置块标签属性，如图所示。



3. 单击确定。

1. 将光标定位在底线的中间处，如下图所示，但不要单击。



   可以看到，块标签文本与您在块标签的名称框中输入的内容相符。

2. 当中点关系指示符出现 时，将光标移到图形下方，然后单击以放置块标签文本，如下图所示。



使用块命令可创建块，该块包含块标签和块标签上方的图形。

1. 选择草图选项卡→块组→块。

   块命令条显示。

2. 要为新块选择图形，将光标定位在点 1 上，然后按住鼠标左键，将光标拖动到点 2。



   此图形高亮显示。


3. 在块命令条上，单击接受。



1. 定位光标，如下图所示，并在端点关系指示符 出现在光标旁边时单击以定义块原点。



2. 在块命令条中，确保已选择放置事例按钮 。

   此选项指定所选图形被新块的某个事例代替。

3. 在块命令条的名称框中，键入BRAKE SWITCH。
4. 单击接受。

   天工 CAD 会创建一个新的块，并将其添加到库窗格中活动文档的块列表底部。

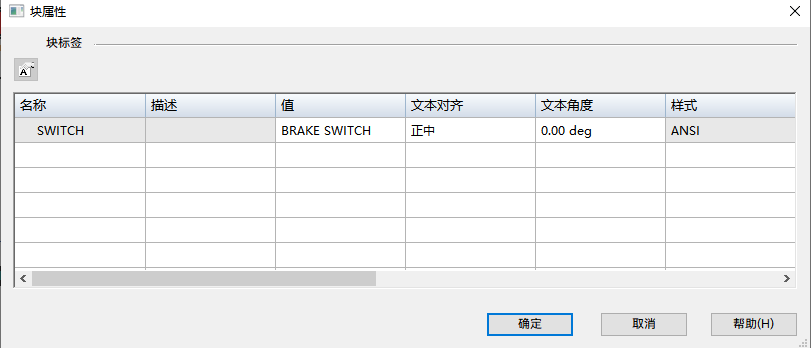

   同时，由于在此块中加入了一个块标签，天工 CAD 会显示块属性对话框。不要关闭此对话框。



当创建的块带有块标签时，天工 CAD 将显示块属性对话框，可在对话框中设置该块的第一个事例的“值”属性。该块的第一个事例将代替原始图形。

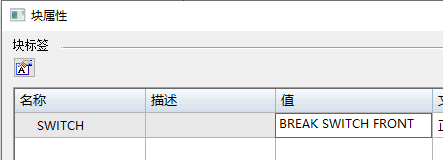

1. 双击值单元格，键入BRAKE SWITCH FRONT。



2. 单击确定。

将一组元素定义为块时，所选择的元素集将成为第一个块实例。

通过使用选择工具将块拖到新位置，可以重新定位块。

通过将光标定位到标签文本原点并拖动，可以只定位标签文本。

要单独修改任何块的元素，可以使用快捷菜单上的解块命令分解块元素。

1. 将光标置于定义为块的其中一个元素上方，然后单击。



   天工 CAD 会作为一个组高亮显示所有的元素，并在块原点位置显示一个点，在块标签文本的原点位置显示另一个点。

1. 在库选项卡上的活动文档列表中滚动浏览列出的块，直至找到刚创建的 BRAKE SWITCH 的对应条目。



2. 在列表中，单击 BRAKE SWITCH 块的对应条目。

   天工 CAD 在预览窗格中显示块图形。



1. 在库选项卡上的块列表区域中，选择名为 BRAKE SWITCH 的块，按住鼠标左键，将此块拖至图形窗口，然后松开鼠标按键。
2. 请勿单击。块将附在光标上。
3. 在创建块时定义的地方，定位光标，如下图所示，然后单击以放置块的新副本。



   天工 CAD 会显示块属性对话框，可用来定义第二个块事例的属性（见下一步说明）。

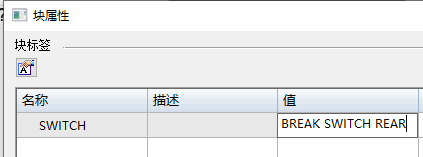

1. 双击值单元格，键入BRAKE SWITCH REAR。



2. 单击确定。

   天工 CAD 会用指定文本更新块图形。



3. 按 Esc 键退出块的放置流程。

1. 在应用程序窗口左上部的快速访问工具条中，单击保存。
