教程：使用连接线连接块

连接线是一种注释，用于在示意图、流程图和其他 2D 图形中连接块与其他 2D 元素和对象。

它们具有内置智能，能够轻松地将自身与块和其他连接线相连或断开。

以下五种连接线形状可供使用：

• 直线
• 跳线
• 间隙
• 拐线
• 双折线

使用起始和终止选项指定连接线端部条件。

1. 选择草图选项卡→注释组→连接线命令 。



2. 天工 CAD 会显示用于定义连接线选项的连接线命令条。

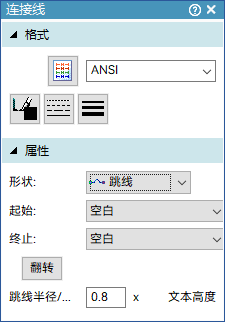

1. 在连接线命令条上，设置以下选项：
   • 形状：跳线
   • 起始：空白
   • 终止：空白
   • 跳线半径/间隙：0.8



2. 如图所示，将光标移到连接线端点位置，并在光标旁边出现端点关系指示符 时单击。



3. 将光标移至下图所示的大致位置，然后单击。



4. 按一次 Esc 键结束绘制。连接线命令应该仍处于激活状态。如果连接线命令已退出，请重新激活。

观察发现，连接线的跳线位置不正确，在后续步骤中，将重新定位跳线连接线。

1. 在连接线命令条上，设置以下选项：
   • 形状：拐线
   • 起始：空白
   • 终止：空白
2. 将光标移到图中所示块上直线的端点位置，并在光标旁边出现端点关系指示符 时单击。



3. 将光标移到图中所示连接线的端点位置，并在光标旁边出现端点关系指示符 时单击。



4. 如果拐线连接线与上图不符，则在命令条上单击翻转按钮更改其方向。
5. 按一次 Esc 键以结束绘制。连接线命令应该仍处于激活状态。如果连接线命令已退出，请重新激活。

需要另一条拐线才能完成与BRAKE SWITCH FRONT 块的连接。

1. 将光标移到图中所示块上直线的端点位置，并在光标旁边出现端点关系指示符 时单击。



2. 将光标移到连接线的端点位置，如下图所示，并在光标旁边出现端点关系指示符 时单击。



3. 按一次 Esc 键以结束绘制。连接线命令应该仍处于激活状态。如果连接线命令已退出，请重新激活。

还需要两条拐线才能钩住 BRAKE SWITCH REAR块。

对于这些连接线，可以定义不同的端部条件。

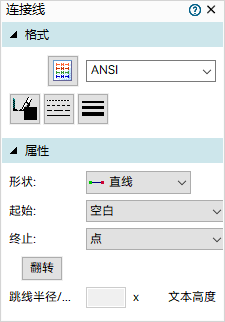

1. 将命令条的形状列表中，选择直线。
2. 在起始列表中，选择空白。

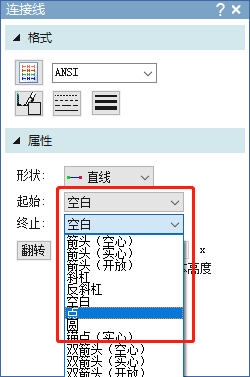

3. 在终止列表中，选择点选项。

   点选项指定，连接线的第二个端点将采用点端符的形状。



4. 将光标移到图中所示块上直线的端点位置，并在光标旁边出现端点关系指示符 时单击。



5. 将光标移到图中所示的连接线上，并在此连接线高亮显示时单击。



6. 按一次 Esc 键以结束绘制。连接线命令应该仍处于激活状态。如果连接线命令已退出，请重新激活。

1. 将光标移到图中所示块上直线的端点位置，并在光标旁边出现端点关系指示符 时单击。



2. 将光标移到图中所示的连接线上，并在此连接线高亮显示时单击。



3. 按一次 Esc 键以结束绘制。再按一次 Esc 键以退出连接线命令。

在以前放置的跳线上重新定位跳线位置。

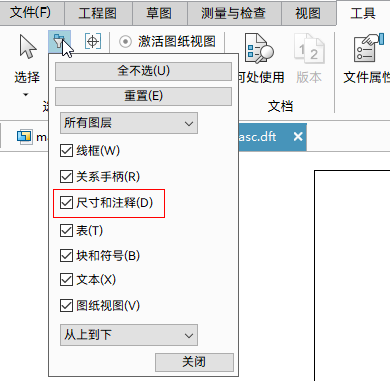

1. 从功能区，打开工具选项卡→选择组→选择过滤器，确保已勾选尺寸和注释。



2. 将光标定位在之前创建的跳线上方（如图所示），然后单击以选择该连接线。



3. 如图所示，将光标定位在跳线手柄上。



   当光标位于手柄上时，光标将改变形状。

4. 按住鼠标左键，将光标向右拖动，直到如图所示的竖直连接线高亮显示，然后松开鼠标按键。
5. 在跳线仍然选中的情况下，单击命令条上的翻转按钮以翻转跳线的圆弧方向。

   跳线的圆弧位置现在附到竖直连接线上。如果竖直连接线移动了，跳线也将移动。

可以将连接线与它们连接到的元素断开。

1. 在空白处单击一下，清空对任意元素的选择。然后将光标定位在连接线上方（如图所示），单击以选择该连接线。



   天工 CAD 以高亮的颜色显示连接线，并在连接线的两端显示手柄。 端点手柄有不同的颜色，便于更改连接线一端的端符样式。

2. 如图所示，将光标定位在端点手柄上，按住鼠标左键，将手柄从连接点移开，然后松开鼠标键。



   连接线即从该元素断开。

使用在前面步骤中用到的技法重新连接连接线。

1. 在空白处单击一下，清空对任意元素的选择。然后将光标定位于端点手柄上，按住鼠标左键，将手柄拖到邻近连接线端点的上方为止（如图所示），然后松开鼠标按键。



   连接线重新连接到邻近连接线。

2. 要清除所选元素，单击空白处即可。

移动块，并观察连接线和标注如何跟着一起移动。

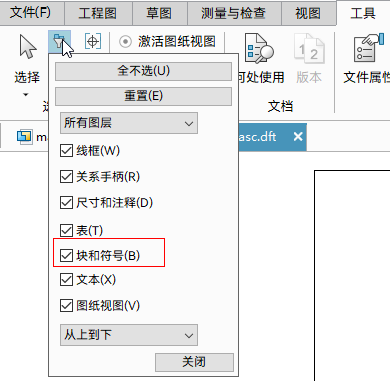

1. 从功能区，打开工具选项卡→选择组→选择过滤器，确保已勾选块和符号。



2. 将光标置于下一图所示块的上方，按住鼠标左键，然后上下拖动光标。



   块、连接线和标注作为一个整体移动。

3. 向后移动块，直到它接近原始位置，然后按 Esc退出命令。



1. 选择适合命令，使图形适合窗口。

   此命令位于：

   • 功能区，视图选项卡→方向组。
   • 视图（前导）工具栏。
2. 选择缩放区域命令。

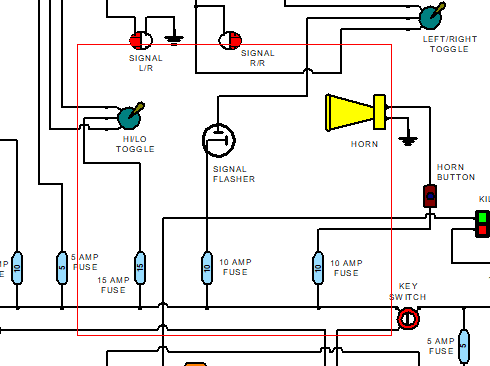

3. 框选下图所示区域以放大。



   所选区域将放大为充满整个图形窗口。

4. 按 Esc 键以退出缩放区域命令。

1. 将光标定位在连接线上方（如图所示），然后单击以选择该连接线。



2. 在命令条的形状列表中，选择跳线选项。
3. 在命令条的跳线半径/间隙框中，将半径值设为0.8，然后按 Enter 键。
4. 要清除连接线选择，则单击空白区域。

   天工 CAD 将连接线改为跳线类型，并自动确定合适的跳线位置（如图所示）。



5. 选择适合命令。

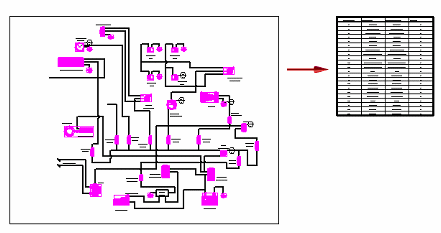

根据图纸页上的所有块创建块列表的表。

1. 选择工程图选项卡→表组→块表命令 。

   系统将选择并高亮显示图纸页上的所有块，并显示块表命令条。可以选择属性按钮 在放置前更改块表的格式和外观。



   Note:

   要手动选择块，则在命令条上切换选择模式为按用户选择。按用户选择生成的块表，可以在选择块表后，单击命令条上的添加/移除按钮 ，通过 单击/Shift+单击 块，以从选择集中添加或移除块。

2. 在块表命令条上，确保已选择自动零件序号选项，然后单击接受。

   系统将在图纸上显示块表的轮廓。

3. 移动光标将表定位到所需位置，然后单击。
4. 在快速访问工具条上，单击保存。
