窗口和窗格
天工 CAD 窗口分为两大类：
- 图形窗口：包含零件、钣金、装配模型文档和工程图文档的窗口。
- 工具窗格：包含修改模型和工程图文档所需功能和工具的窗格。例如：提示条窗格、路径查找器窗格等。
图形窗口

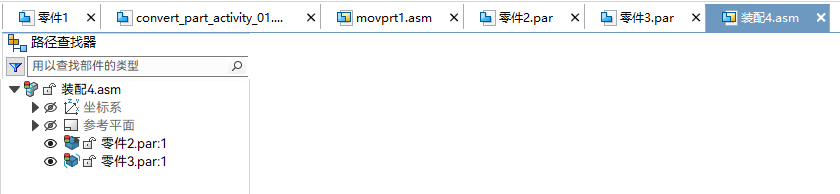

图形窗口默认组成选项卡式排列，位于功能区下方。
有一组命令可用来创建和排列图形窗口，使您可以查看/排列多个模型的窗口或者查看/排列一个模型的多个视图。
您可以：
- 从功能区访问这些命令。
- 从图形窗口标题的右键菜单访问这些命令。
图形窗口可以从应用程序框架拆离，变为浮动窗口。 拆离后，可以将窗口定位在同一监视器上的所需位置，也可以将它拖至其他监视器。 路径查找器显示在当前处于活动状态的图形窗口中。
此功能在使用第三方应用程序时十分方便，使用 天工 CAD 命令处理模型时这种第三方应用程序可以在自己的 OEM 窗口中打开。

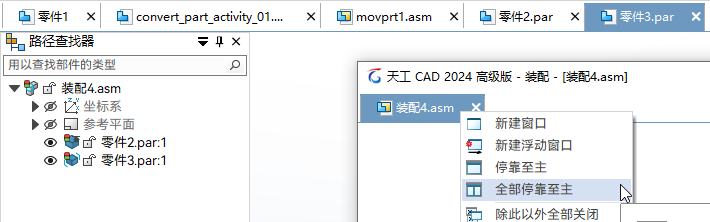

要将浮动窗口重新停靠到应用程序框架，请使用右键菜单，如下图。
有关详细信息，请参见多个监视器的浮动图形窗口。
工具窗格

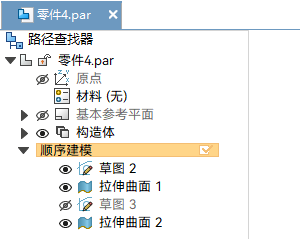

路径查找器窗格默认固定在图形窗口左侧，不可移动。
Note:
要移动路径查找器窗格，可在助手页（天工选项）勾选使零件和装配路径查找器可停靠。
其他窗格的入口现在位于应用程序右侧的侧边栏。

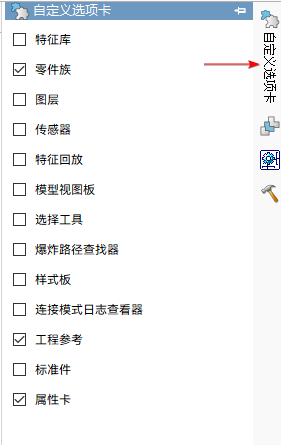

单击自定义选项卡，可定义在侧边栏要快速访问的窗格。
在拖动路径查找器窗格时，停靠标签会显示，以便您可以精确定位工具窗格。
