替换缺失相同元素的配合对话框
当发生以下情形时,此对话框会弹出:
- 多个零部件(A1、A2、A3、...)与装配体中的同一个参考元素(B)建立了同类配合关系。当参考元素(B)所在零件被删除、压缩或修改导致参考元素缺失时,使用编辑定义重新指定参考元素后,会弹出此对话框。
参数的含义:
- 是,替换所有:使用当前指定的元素替换所有同类配合中的元素。
- 否,不替换:仅修复当前配合。
Note:
一些配合场景不支持批量替换:
- 凸轮配合不支持替换。
- 路径配合中,只有路径完全相同才支持替换。
- 角度配合中,平面角度和空间角度不支持相互替换。
- 置中配合中,变更单一或双面放置方式,不支持替换。
示例:

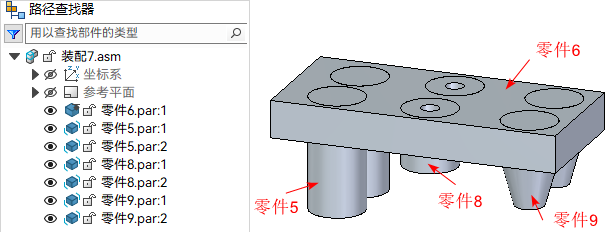

下图中,零件5、零件8、零件9 均与零件6 的顶面平面对齐。

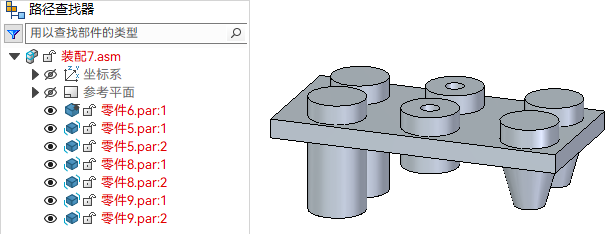

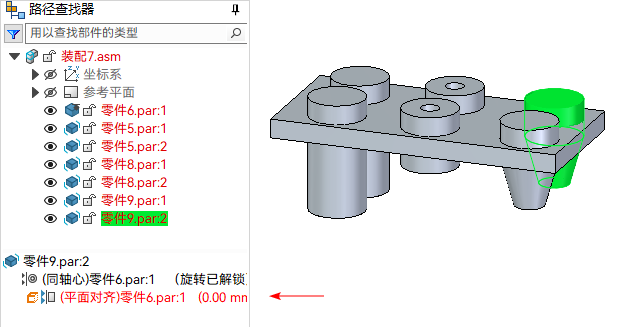

零件6被修改,所有与零件6 的平面对齐均失效,如下图。

以下步骤演示批量修复此类失效配合的工作流程:

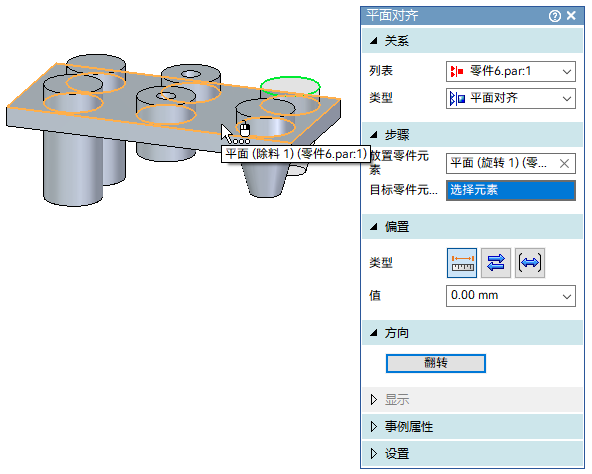

- 右键单击失效的平面对齐,选择编辑定义。
- 重新指定用于配合的元素。

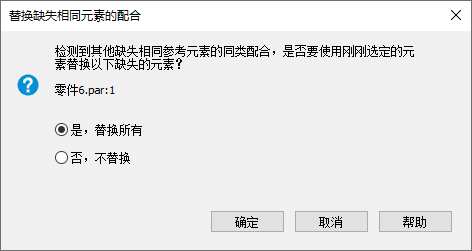

- 系统检测到还有其他同类配合也缺失了这一元素,弹出下面的对话框。

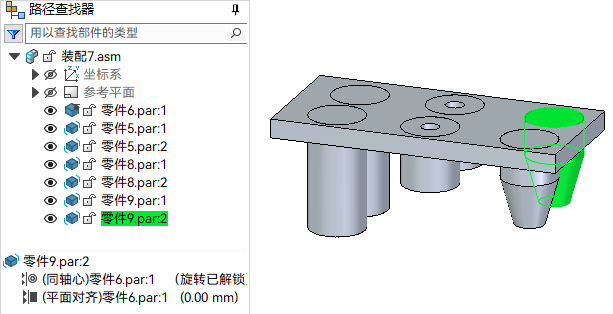

- 选择是并确定,所有同类配合均修复,如下图。
选择否,则仅修复当前配合。
