共线命令

使用共线命令 可以使两条或多条直线段共线。

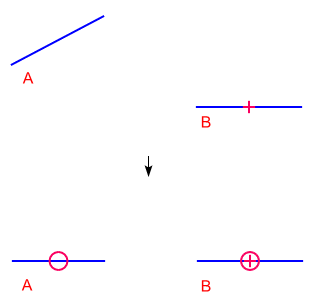

工作流程一：

  1. 激活共线命令。
  2. 选择第一条线段 A 。
  3. 选择第二条线段 B 。线段A将移动至与线段B共线。

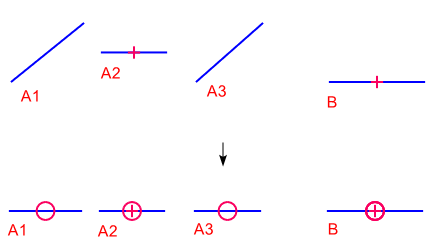

工作流程二：

  1. 选择线段 A1、A2、...、An 。
  2. 激活共线命令。
  3. 选择线段 B 。线段 A1、A2、...、An 将移动至与线段B共线。
Note:

在草图中选择多个元素的方法：

  • 按住 Ctrl 不放，依次单击多个元素。
  • 框选。

哪个元素会移动：

  • 如果元素 A 与元素 B 均具备平移自由度，则元素 A 移动。
  • 如果元素 A 被约束而不具备平移自由度，则元素 B 移动。
  • 如果元素 Am （1≤m≤n）被约束而不具备平移自由度，则元素 A1 ~ Am-1、Am+1 ~ An、元素B 移动。

元素移动后是否添加草图关系：

  • 如果保持关系命令开启，则添加关系。
  • 如果保持关系命令关闭，则仅移动元素而不添加关系。

是否支持跨草图平面应用草图关系：

  • 支持。以共线为例，线段 A 可以与其他草图平面中的直线共线，也可以与模型中的直的边线共线。
