水平/竖直命令

使用水平/竖直命令 可以使线变为水平或竖直。

还可以使多个关键点水平或竖直对齐。例如，可以利用轮廓圆中心点之间的水平和垂直关系使其保持对齐。

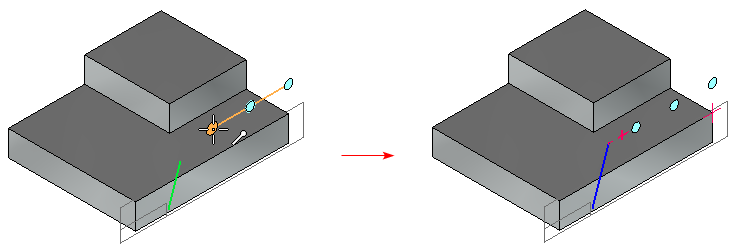

还可以引用模型元素至草图平面的投影点/穿刺点，使投影点/穿刺点与当前草图平面上的元素水平或垂直对齐。在选择投影点/穿刺点时，可以先单击模型元素，投影点/穿刺点会被锁定，随后便可选择投影点或穿刺点。

工作流程 1 ：

1. 激活水平/竖直命令。
2. 依次选择一条或多条直线。直线将变为水平或竖直。
   依次选择两个点，第一个点将移动以对齐到第二个点。如果第一个点被约束，则移动第二个点。
3. 按 Esc 退出命令。

工作流程 2 ：

1. 选择一条或多条直线、两个或多个点。
   通过Ctrl / Shift + 单击进行多选，也可以框选。
2. 激活水平/竖直命令。直线将变为水平或竖直，点将按规则对齐。操作结束后，命令会自动退出。



   Note:

   先选点、再激活水平/竖直命令时，选择集里的点的对齐规则：

   • 如果有一个点被完全约束，则以这个约束的点为基准对齐。
   • 如果有两个或以上的点被约束，则以其中先选择的点为基准对齐。
   • 如果所有点均无任何约束，则以第一个选择的点为基准对齐。此种情形下，请先选择要作为基准的点，再选择其它点。

     请注意，点选的多个点之间有选择上的先后次序，而一次框选的多个点之间没有选择上的先后次序。当一次框选所有点时，应用程序会随机分配一个点作为基准。
