将拔模角和加冠应用于顺序建模特征

构造模制零件或铸件时，通常会添加拔模角或冠状面属性以改进完成件的外观和物理属性，并使零件更容易从模具中移除。

拉伸、除料和拉伸曲面命令允许您将拔模角度或加冠应用到由轮廓元素定义的特征面。

可以使用命令条上的处理步骤为特征定义拔模角或冠状面属性。可以使用处理步骤中的无处理、拔模和冠按钮来指定希望使用的处理选项。

Note:

不能为单个特征同时定义拔模和冠状面参数。

定义拔模角

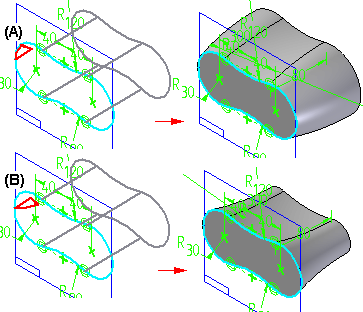

单击命令条上的拔模按钮后，命令条中将显示选项，以便您定义所需的拔模角度和方向。可使用翻转方向按钮来定义所需的拔模方向。特征旁边将显示图形图像 (A) 以帮助您决定拔模的应用方式。单击翻转方向按钮后，图形图像将会更新 (B)。

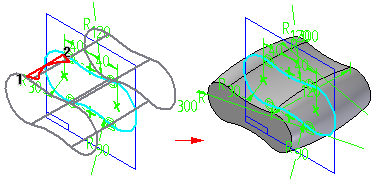

当定义了对称延伸或非对称延伸后，您可为这两个延伸方向定义单个的拔模参数。

单击命令条上的冠按钮后，可指定冠状面类型和所需的冠状面参数值。可以指定下列冠状面类型选项：

根据您指定的选项，为半径、移去和偏置值添加尺寸。可以使用命令条中的冠参数、变量表或用光标选择尺寸来编辑尺寸值。

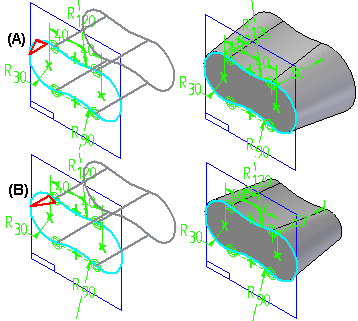

可使用翻转方向和翻转曲率选项调整曲率方向和侧面以得到所需的结果。特征旁边将显示图形图像 (A) 以帮助您决定冠状面的应用方式。单击翻转曲率和翻转方向按钮后，图形图像将会更新 (B)。

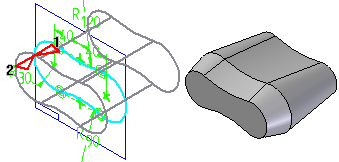

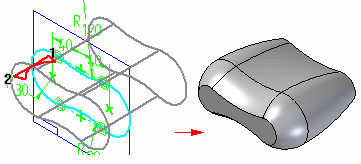

当定义了对称延伸或非对称延伸后，您可为这两个延伸方向定义单个的冠状面参数。
