旋转面命令条

• 延伸/修剪

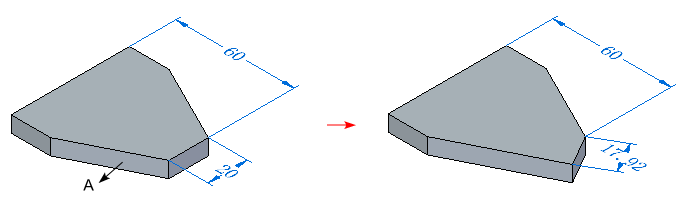

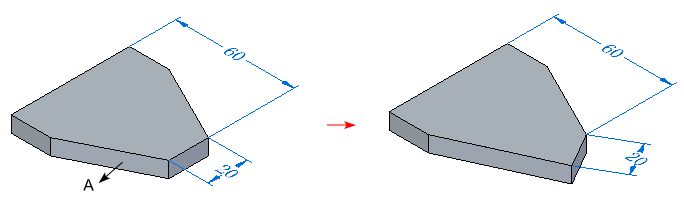

  相连面 (A) 将根据需要进行延伸和修剪，以保持自身方位不变。选定面的大小可能会发生改变。



• 倾斜

  相连面 (A) 将根据需要进行延伸、修剪和倾斜，以保持选定面的大小不变。倾斜是指相对选定面的倾斜。



• 提升

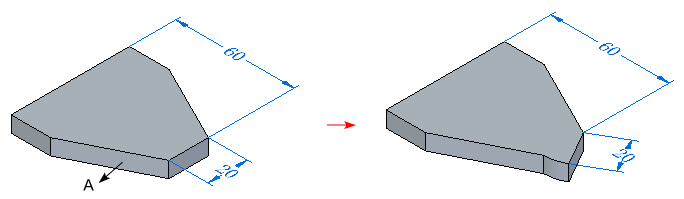

  提升选择集，并将面添加到模型。选定面和相邻的面不变。



可用的选项可根据活动环境而变化。

• 选择集优先

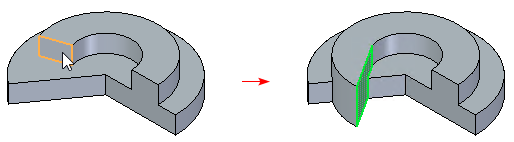

  指定选定的面和旋转面优先于非旋转面。请注意，当设置了该选项时，与旋转的面相邻的面将延伸，非旋转面将被修剪。



• 模型优先

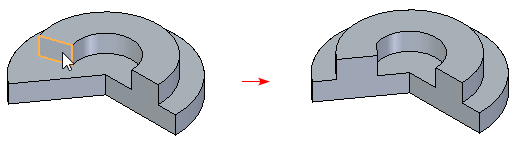

  指定非旋转面优先于选定的面和旋转面。注意，设置此选项后，正旋转的面只能旋转至与拉伸重合，因为非旋转面优先。



• 无

  不会发生面交互。

选择面步骤

选择要旋转的面。

选择轴步骤

定义所需的旋转轴。

完成/取消

此按钮的功能会随着特征构造的过程而发生变化。完成按钮通过使用其他步骤中提供的输入来构造特征。构造特征后，可通过重新选择命令条上的适当步骤来编辑它。取消按钮将放弃任何输入并退出命令。

选择

定义要旋转的面或主体。

• 面 - 指定要选择单个面。

• 特征 - 指定要选择一个或多个特征。

• 体 - 指定要选择整个体。 在处理导入数据并想将其重新定位到精确位置时，该选项非常有用。例如，您可能想相对于装配中的其他零件对体进行重新定位。

轴类型

定义要围绕着它旋转面的轴。

• 直接旋转 - 指定您希望使用方向盘来定义旋转轴，就像在直接建模中那样。

  Note:

  旋转面时，设计意图面板将显示设计意图关系列表，以帮助旋转选定面。默认情况下，对于除直接旋转之外的所有旋转方法，关系均处于取消选中状态。

• 按点 - 指定您希望使用两个关键点来定义旋转轴。

• 按照几何体 - 指定您希望通过选择模型上的一个面来定义旋转轴。可以选择圆柱面或锥面。

矢量起点

为按点选项定义第一点。此选项仅在使用按点选项时才可用。

矢量终点

为按点选项定义第二点。此选项仅在使用按点选项时才可用。

角度

设置旋转角度。此选项仅在使用按点选项时才可用。

步长

指定旋转步进角度。步进角度指定元素围绕旋转轴旋转的增量（以度为单位）。此选项仅在使用按点选项时才可用。

关键点

设置可以选择的关键点类型。该选项仅在使用按点选项时可用。可用的关键点选项特定于您使用的命令和工作流程。

	中心和端点
	全部关键点
	端点
	圆或圆弧的中心点
	中点
	柱面、球面、环面或锥面等解析曲面上的相切点
	轮廓点
	曲线上的编辑点
	关闭关键点的可选择性

名称

显示特征名。特征名称是自动指派的。可以通过在命令条的框中键入新名称来编辑名称，也可通过选择特征并使用快捷菜单中的重命名命令来编辑名称。
