倒圆命令条（顺序建模）

选择

设置用于构造或编辑倒圆特征的边选择方法。可以使用选择方法的任意组合来选择一组要倒圆的边。按 Ctrl + 单击 以取消选择边。

• 混合 - 包含边、面、和特征的合集，可同时选择边、面、和特征。
  Note:

  顺序建模环境下，可以通过路径查找器选择特征。不支持从图形窗口选择特征。

• 边/角 - 选择个别的边，或通过选择角来选择所有与该角相邻的边。
• 链 - 选择连续的相切边链。
• 边（恒定半径） - 选择边以创建倒圆。 可以单独选择边，



  或者可以围栏选择倒圆的多条边。



• 顶点（恒定半径） - 仅选择顶点以创建倒圆。 可以单独选择顶点，



  或者可以围栏选择倒圆的多个顶点。



• 面 - 通过选择面来选择面的所有边。
• 环 - 通过选择面然后选择一个环来选择该面的个别环的所有边。

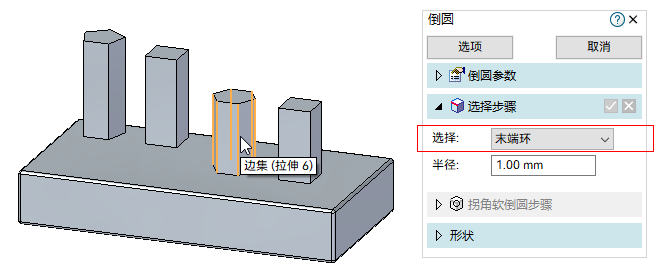

• 末端环（恒定半径） - 通过选择边来选择由同一个封闭轮廓经拉伸/除料产生的在拉伸/除料方向上的所有边。

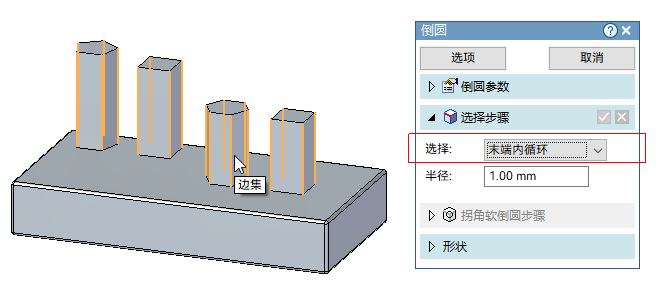

• 末端内循环（恒定半径） - 通过选择边来选择由同一个平面内所有封闭轮廓（不包括平面外的轮廓）经拉伸/除料产生的在拉伸/除料方向上的所有边。

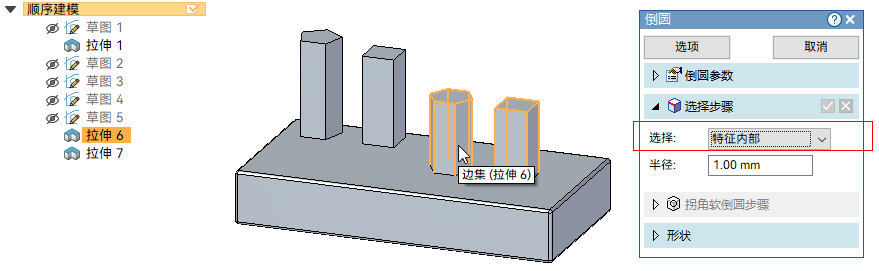

• 特征内部（恒定半径） - 通过选择特征来选择该特征除起始面外的所有边。



• 特征 - 通过选择特征来选择该特征的所有边。
• 全部凹边 - 通过选择零件来选择零件的所有面向内的边。
• 全部凸边 - 通过选择零件来选择零件的所有面向外的边。

半径

设置恒定半径倒圆的半径。您可以输入半径值，也可以从列表中选择预设值。

选择

• 点 - 在边上选择一个单独的点。仅当正在构造可变半径倒圆时，此选项才可用。
• 全部 - 选择具有特定半径值的所有可变倒圆。此选项允许您在一个步骤中编辑所有具有同一半径值的倒圆。仅当至少指定一个顶点和半径后，此选项才可用。

半径

设置可变半径倒圆的半径。

选择

• 拐角 - 选择一个单独的拐角。
• 所有拐角 - 选择特征上的所有拐角。

方法

对于柔化角倒圆，指定用来定义柔化角的回切方法。

• 距离 - 指定倒角的绝对值。
• 半径倍数 - 指定一个值，边的倒圆半径与这个值相乘来定义回切值。

值

对于柔化角倒圆，为柔化角指定边回切值。如果方法框设置为距离，那么这就是实际的回切距离。如果方法框设置为半径倍数，那么这个值就是将与倒圆半径相乘以确定回切距离的值。

不重复边值

对于柔化角倒圆，显示边回切对话框，以为与所选顶点相连的每条边定义不重复的值。

所有边的值都可以为零。但如果一条边的值大于零，那么其中一条相邻边的值也必须大于零。

形状

设置倒圆的横截面形状。在倒圆选项对话框中设置了倒圆或曲面倒圆选项时此选项可用。

可选择以下选项：

• 相切连续 - 创建恒定半径的圆形横截面倒圆。设置此选项时，可使用半径框定义所需的半径大小。
• 恒定宽度 - 在两个所选面间创建弦宽恒定的圆形横截面倒圆。设置此选项时，可使用宽度框定义要采用的弦宽。
• 倒角 - 创建等深度斜角倒圆。可使用深度字段定义所需的深度值。
• 斜角 - 使用一个值控制从相邻面除料的量来创建斜角倒圆。设置此选项时，倒圆面的尺寸由深度选项指定，从相邻面除料的量则由值选项确定。可以键入一个大于 0 但小于等于 10.0 的值。输入值 1.0 将创建 45 度斜角。
• 圆锥 - 创建恒定的椭圆形横截面倒圆。设置此选项时，半径框将定义横截面的宽度，值框将改变横截面形状。可输入大于但不等于零的值条目。指定的值条目越接近 0.0，横截面将变得越扁平且越与倒角相似。随着指定的值条目增大，横截面将越来越圆，然后再次变为扁平。
• 曲率连续 - 控制倒圆曲面的连续性或柔性度。设置此选项时，半径框将定义横截面半径，值框用来控制壁间曲面的连续性或倒圆的柔性度。值小于 1.0 时，将创建更扁平更像倒角的横截面。大于 1.0 的值将会延伸所选曲面并创建更小的倒圆半径。值通常在 0.0 到 10.0 之间。

半径

指定倒圆半径。

沿/过边缘修整倒圆

仅对于复杂倒圆，修改倒圆以保持所选边或越过所选边继续倒圆。

相切保持线

仅对于复杂倒圆，为倒圆定义相切保持线。可以为每个输入面或仅为其中一个输入面定义相切保持线。

默认半径

仅对于复杂倒圆，保持倒圆的默认半径。

全半径

仅对于复杂倒圆，根据相切保持线改变半径。

选择

选择边链。

指定圆角的回切值。对倒圆形状设置了倒角选项时，此选项可用。

设置了圆锥选项时，可使用值选项控制倒圆横截面的形状。

设置了曲率连续选项时，可使用值选项控制倒圆横截面的形状。
