镜像复制零件命令条

完成/取消

此按钮的功能会随着特征构造的过程而发生变化。完成按钮通过使用其他步骤中提供的输入来构造特征。一旦构造了特征，就可以通过重新选择命令条上的适当步骤来编辑它。取消按钮将放弃任何输入并退出命令。

移除原体

指定在镜像完成后，如何处理原体。仅当镜像对象是体时，此选项可用。

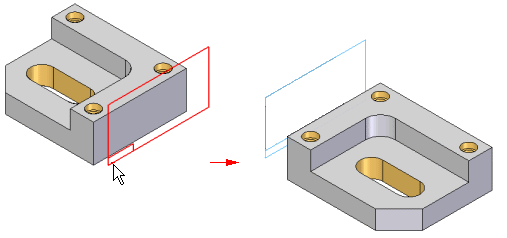

• 选择该选项后，将移除原体，仅在文件中保留镜像体。

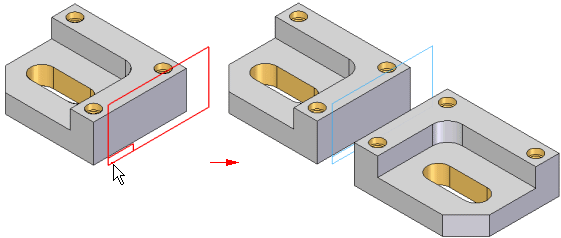

• 未选择该选项时，原体和镜像体将留在文件中。



合并实体

在镜像完成后，将镜像得到的体与原体合并成一个体。仅当镜像对象是设计体时，此选项可用。

• 合并实体选项启用时，镜像体会合并到原体中。



• 合并实体选项取消时，镜像体会生成新的体。



Note:

不支持合并构造体。

选择步骤

选择

指定要镜像和复制的元素类型。

• 面：选择模型面、草图轮廓面。
• 边：选择模型边、草图轮廓。
• 链：通过选择链中的一个元素来选择一组端点相连的元素。
• 特征：选择草图元素。
• 体：选择体。支持设计体、构造体（包括曲线体、曲面体、实体）。

取消选择 (x)

清除选择。

接受（勾号）

接受选择的元素。

选择平面步骤

创建一个参考平面，以将其作为镜像平面。

创建自

指定参考平面的创建方法。根据您所构造的模型，列出的选项中有一些可能不可用。

名称

显示特征名。特征名称是自动指派的。可以通过在命令条的框中键入新名称来编辑名称，也可通过选择特征并使用快捷菜单中的重命名命令来编辑名称。
