配合命令条
配合命令条的名称取决于您所选择的关系类型。默认情况下，显示为快速配合。
配合命令条功能用于定义装配中两个元素之间的装配关系。使用配合命令条的特征将所选的零件或子装配放入活动装配中。使用装配关系的组合在装配中定位零件。（有关更多信息，请参见配合命令）。
当在图形窗口中放置初始零件时，配合和其他关系命令条变为可用状态（装配体选项卡→装配组→配合命令
）（有关更多信息，请参见装配零件（工作流程））。
配合命令条上显示的选项会随所应用的配合关系类型而变化。当新零件从零件库拖到装配工作区且在命令条上选择了设置→将快速装配用作默认放置方法选项时，配合命令默认使用快速装配关系类型。如果清除此选项，则默认关系为重合。
有关在装配中定位零件的详细信息，请参见在装配中放置零件。
有关使用关系定位零件的更多信息，请参见装配关系。
关系
在关系组中指定要创建的关系类型。
- 列表
- 显示要创建的关系的标识符。该值仅供参考，不可更改。
- 类型
- 显示当前要创建的关系类型。可以从列表中选择其他配合关系类型。更改关系类型后，命令条上显示的选项也会随之发生更改。
步骤
在步骤组中定义用于建立配合关系的元素。可用的选项取决于所选择的关系类型。并非所有关系类型都会显示步骤组。
步骤组中各个选项的含义请参考各自关系类型的命令条。

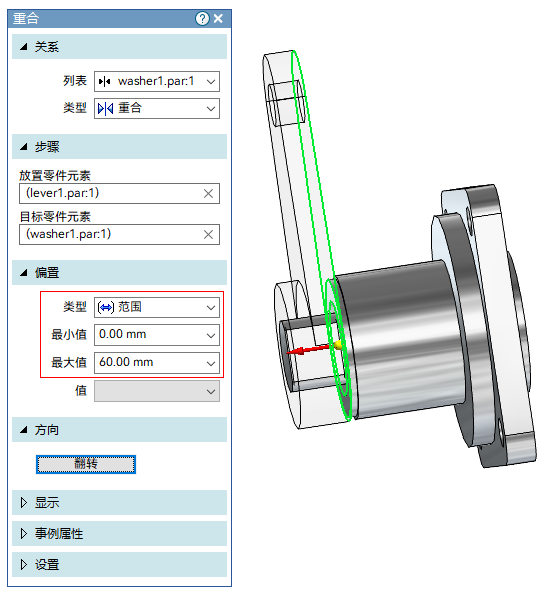

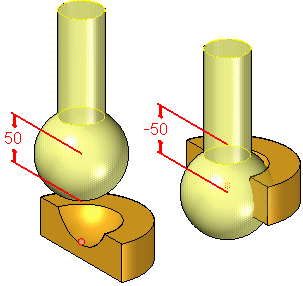

偏置
在偏置组中定义偏置条件。可用的选项取决于所选择的关系类型。并非所有关系类型都会显示偏置组。
偏置组中各个选项的含义请参考各自关系类型的命令条。
方向
在方向组定义旋转或翻转选项。可用的选项取决于所选择的关系类型。并非所有关系类型都会显示方向组。
方向组中各个选项的含义请参考各自关系类型的命令条。
属性
当关系类型为角度、齿轮、坐标系时，指定属性信息。可用的选项取决于所选择的关系类型。
属性组中各个选项的含义请参考各自关系类型的命令条。
显示
当需要使用零件中的参考元素创建配合关系时，请先在设置组中，关闭放置零件时使用简化步骤。选择一个零件后，在显示组，开启相关参考元素的显示。
对于即将新插入的零件，可以使用装配页（天工选项）上的放置部件时的构造显示选项来开启新插入零件的参考元素的显示。
- 坐标系
- 显示或隐藏零件中的坐标系。
- 参考平面
- 显示或隐藏零件中的参考平面。
- 草图
- 显示或隐藏零件中的草图。
- 参考轴
- 显示或隐藏零件中的参考轴。
- 构造曲面
- 显示或隐藏零件中的构造曲面。
- 构造曲线
- 显示或隐藏零件中的构造曲线。
- 设计
- 以设计模式显示选定零件。
- 简化
- 以简化模式显示选定零件。
事例属性
- 打开
- 使用此选项可打开事例属性对话框。可以使用此对话框来定义零件是否显示在更高层的装配中、是否计入零件明细表，等等。有关选定零件的更多信息，请参见事例属性命令。
设置
设置组的选项用于指定在构成配合关系时要使用哪些装配工作流程和零件放置选项。有关不同工作流程的更多信息，请参见了解装配关系；有关命令的更多信息，请参见配合命令。
- 将快速配合用作默认放置方法
- 选中后，配合命令激活时的默认关系类型为快速配合。此选项默认为选中状态。在使用重合、平面对齐和同轴心关系定位零件时，与传统工作流相比，使用快速装配工作流所需步骤较少。
取消选中后，配合命令激活时的默认关系类型为重合。
Note:配合命令在以下情形会激活：
- 从功能区，选择装配体选项卡→装配组→配合命令。
- 从零件库，将零件插入当前装配时。
- 放置零件时使用简化步骤
- 选中后，使用关系定位零件所需的步数将会减少。这被称作简化步骤工作流。只需要选择目标零件面和放置零件面即可构成一个关系。
取消选中后，目标零件和目标面以及放置零件和放置面都需要选择。有关不同工作流程的更多信息，请参见了解装配关系。
当设置了此选项时，要使用目标零件上的参考平面或坐标系来定位放置零件，可以在选择零件后，从显示组中开启参考元素的显示。对于即将插入的新零件，还可以使用装配页（天工选项）上的放置部件时的构造显示选项。
- 放置零件时自动捕捉配合关系
- 选中后，系统会自动捕捉用于定位零件的关系以减少再次放置零件所需的步数。当重复放置相同零件时，例如紧固件或需要在装配中使用多次的零件，这一选项将非常有效。用户必须具有对放置零件的写访问权限才能保留此关系。要在此选项未设置时手动记录零件关系，高亮显示所放置的零件并选择捕捉配合关系命令。
- 将面间距用作默认偏置
- 选中后，当使用编辑定义选项时，面之间的当前距离将用作默认偏置值。当编辑零件的位置，将偏置类型从浮动更改为固定，或将新关系添加到现有零件时，此选项十分有用。当选中将快速配合用作默认放置方法时，此选项不可用。设置此选项并且零件的位置有固定偏置值可编辑时，两个零件之间的实际平行距离显示在偏置值框中。如果这是所需的值，单击确定按钮以完成放置过程。如果需要其他值，输入该值，然后单击确定。
- 作为可调对象放置
- 选中后，此选项将用于指定：所放置的子装配被视为可调装配。这允许将关系应用到子装配中的零件，而不是子装配本身。此关系只能放置到子装配中未受完全约束的零件中。有关更多信息，请参见可调和刚性装配。只有在放置子装配时才可以设置此选项。
- 放置后拆分
- 选中后，与所放置子装配相关的零件会单独添加到装配中，而不是子装配中。只有在放置子装配时才能选择此选项。
放置一个包含部件（属于某个备选部件组）的子装配时，通常会使用此选项。
有关使用备选部件的更多信息，请参见定义备选部件。
- 在创建第一个配合关系时匹配零件上的单击点（天工2023之前的行为）
- 此选项将决定创建装配关系时的零件放置行为。
选中后，将使用 天工2023 之前版本的关系行为。当应用关系时，放置零件会尽量多地移动以匹配目标零件的曲面上的单击点。目标零件将尽可能保持静止。受此行为的影响，有时放置零件会进行必要的移动。当导入装配中有一些零件已就位却尚未应用某些关系时便会经常发生这种情况。
取消选中后，所放置零件只需移动最小量即可实现关系。选择此选项可以改进放置性能。这是默认设置。
此外还可以使用装配页（天工选项）中的部件放置选项区段来设置此特征。
- 显示所有尺寸
- 选中后，选择零件并单击编辑定义按钮时会显示关系尺寸。此操作将打开相关配合关系命令条，您可以在其中编辑与零件相关的装配关系。
