旋转螺钉柱轮廓
相关信息：

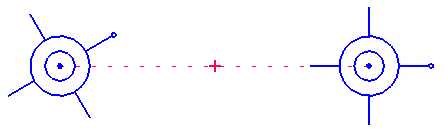

可以旋转螺钉柱轮廓，这对于已定义肋的螺钉柱很有用。
前提条件：
- 已进入零件顺序建模环境。在直接建模环境，螺钉柱命令置灰不可用。
- 已创建带有加强肋的螺钉柱特征，或正在编辑螺钉柱轮廓。
操作步骤：

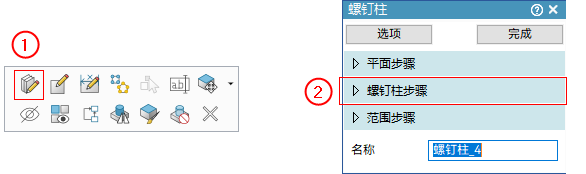

- （可选）要修改已创建的螺钉柱的轮廓角度，请在路径查找器或图形窗口，单击螺钉柱特征，从关联工具条选择编辑定义（下图①），然后切换到螺钉柱步骤（下图②）。
-

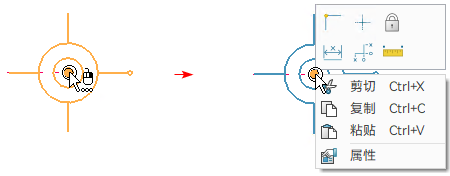

在图形窗口中，将光标定位于想要旋转的螺钉柱轮廓的中心。螺钉柱属性高亮显示后，右键单击可显示快捷菜单。
-
在快捷菜单上，单击属性。
-
在螺钉柱属性对话框中，在角度框中键入需要的旋转值，然后单击确定。
Note:
-
螺钉柱轮廓的分支之一有一点 (A) 来指示轮廓的旋转角。
-
当螺钉柱特征包含多个轮廓时，可以为特征中的每个轮廓定义不重复的旋转角。
-
构造为同一特征的各个部分的所有螺钉柱必须具有相同的参数设置，如凸台直径、加强肋数、拔模角度等等。对于带有不同参数的螺钉柱，构造另一特征。
-
智能草图命令支持水平或竖直对齐螺钉柱轮廓中心点。放置螺钉柱轮廓时，如果智能草图识别到与另一个螺钉柱轮廓的中心点水平或竖直对齐时，则应用水平或竖直对齐关系。
