一般曲面建模工作流程

操作流程：

创建控制图纸。
定义：控制图纸是定义俯视图、侧视图和端视图的 2D 图纸视图。通常有一个或两个主导视图（定义大部分形状）。
零件环境：通过在参考平面上进行绘制，可以直接创建控制图纸。穿刺点有助于连接曲线。
工程图环境：可以创建 2D 控制图纸，然后使用复制和粘贴将 2D 元素从工程图转移到零件中。此外，还可以使用创建 3D 或导入草图。
Tip:

在零件或工程图环境中绘制任何草图元素时，可使用线条颜色帮助区分控制图纸中的边和构造边。
- 绘制所有特征曲线。
- 不要过度绘制。不要对使用实体特征创建的处于最佳状态的倒圆、肋板或特征进行建模。
- 捕捉设计意图。添加尺寸和约束。
- 创建几乎没有编辑点的简单的 B 样条。
- 确保视图草图显示。
- 为草图构建边连续性。

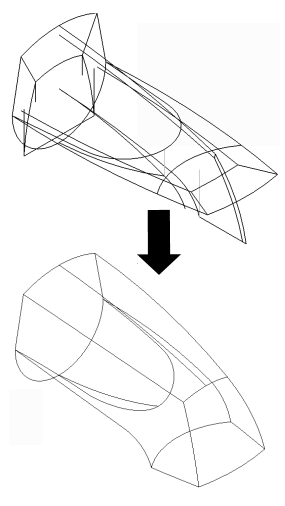

使用 2D 几何体开发 3D 曲线。
- 从控制图纸投影曲线。
- 可能需要使用一些构造曲面生成 3D 曲线。这对于减少建模步骤十分重要。
- 3D 曲线可提供对边的简化控制。
- 使用控制图纸捕捉您的设计意图。

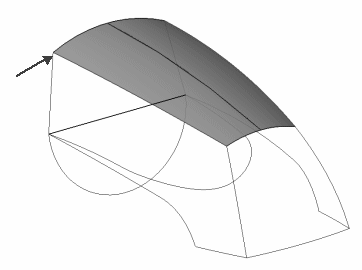

- 如果不使用 3D 曲线，将无法捕捉特征边。
- 3D 边的缺乏会消去设计意图并增加建模操作。

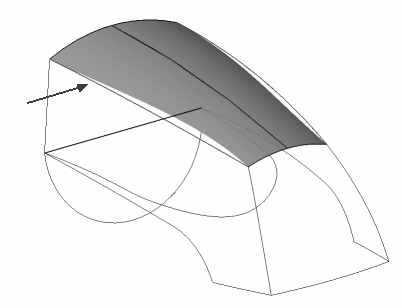

- 使用 3D 曲线，可以保留设计意图并减少建模操作。
- 通过更改各个视图的特征曲线，可以轻松更改形状。
- 创建 3D 边可确保设计准确并减少建模步骤。
- 对 3D 曲线的更改十分简单。在控制图纸中编辑特征曲线。
- 重复此过程，直到所有 3D 曲线创建完毕为止

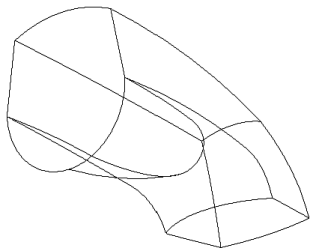

  - 应得到模型的线框表示形式。
  - 所有 3D 曲线均应接触。

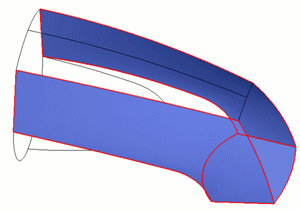

使用 3D 曲线开发曲面。
- 放样/边界曲面命令。

  输入是引导线和截面。
- 扫掠命令。

  输入是引导线和截面。
- 填充曲面命令

  N 边补片。
创建实体并添加基于实体的相应特征。
- 缝合曲面
- 添加基于实体的特征
  - 薄壁
  - 加强肋板
  - 孔
  - 倒圆
  - 网格筋
  - 止口
进行微调。
- 使用以下工具分析边连续性：
  - 曲率梳
  - 斑马条纹
- 编辑特征曲线
- 编辑相切矢量
- 编辑顶点映射
