自动简化命令

使用自动简化命令 可在简化装配环境中创建选定装配部件的单个设计体。

单个设计体可用于较高层级装配以提升大型装配中的性能。可以使用移除特征选项移除内部特征。

要使用单个体，通过装配路径查找器中简化装配条目关联菜单上的另存为命令，将体另存为独立零件。

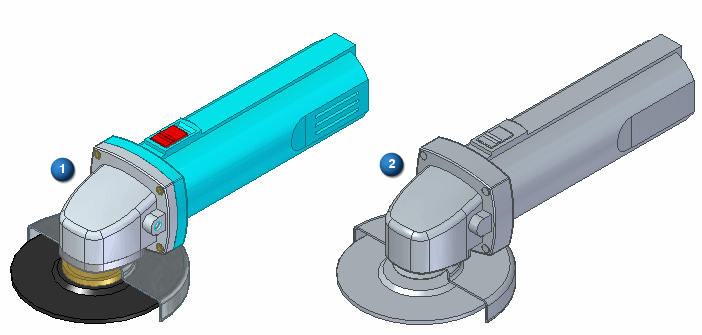

(1) 选定的装配，(2) 移除内部空隙后形成的单个体

• 创建单个设计体简化了装配表示。将其提供给供应商作为装配中的参考模型时，隐藏了知识产权信息。

• 单个设计体可以用于从供应商收到的大型装配。您可以创建几何体表示并在更高层装配中使用，省去不必要的详细信息。

• 为提高大型装配性能，单个设计体可用作更高层装配中大型子装配的简化版本。

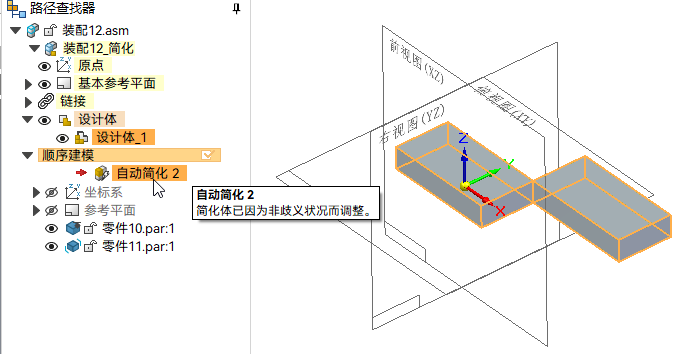

自动简化命令可将选定的部件合并为单个设计体。您可以选择移除内部特征。 空隙将自动移除。如果该命令由于非歧义状况而合并失败，几何体将略微缩小，然后将重试合并。 如果第二次尝试合并成功，产生的体不再匹配原始装配的尺寸，但它是按设计零件的可视表示。 简化零件的尺寸可能与原始部件不完全相同。 路径查找器中添加了一条警告，指示某个自动简化特征已针对非歧义状况进行调整。 可以使用调整非歧义状况并合并选项来控制是否调整几何体以解决合并问题。

根据所使用的简化方法，简化零件的尺寸可能与原始部件不完全相同。简化零件旨在提供设计零件的执行视觉表示，以加快工作速度，并隐藏设计下游用户不需要的零件元素。如果精度对模型至关重要，可使用设计零件获得更精确的结果。
