3D 曲线命令条

曲线设置

封闭曲线

指定曲线是开口的还是封闭的。在通过单击或拖动创建新曲线时，可以使用此选项。在修改基于三个或多个编辑点创建的现有曲线时，也可以使用此选项。不能使用此选项修改手绘曲线。


封闭选项	结果
关=
开启=

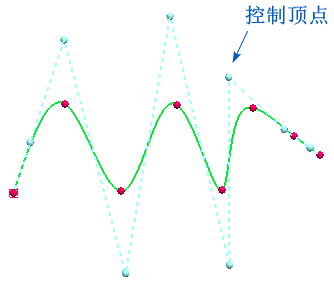

显示控制顶点

显示曲线的控制顶点。选中曲线进行编辑时，此选项可用。使用控制顶点可以精细地调整折弯的位置。

显示最小半径

显示曲线的最小半径。选中曲线进行编辑时，此选项可用。

定位过滤器

创建 3D 曲线时，指定元素类型，供建立路径时进行定位。

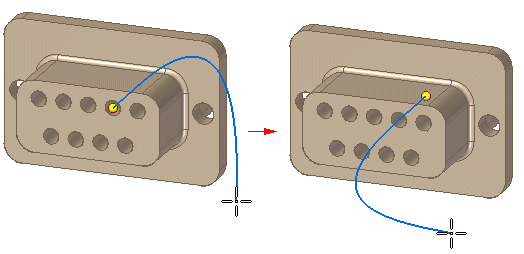

翻转

使用定位过滤器 - 圆柱面选项创建曲线路径时，可以翻转圆柱两端之间的路径。单击 3D 曲线的第一个点后，单击翻转按钮或按 F。

Note:

此选项在编辑模式中不可用。

约束方向

指定当曲线长度增大或减小时控制点移动的方向。要更改曲线的尺寸标注长度并产生可靠结果时，可使用此选项。

Note:

此选项仅在编辑模式下放置尺寸后可用。

长度

显示固定长度曲线的尺寸标注长度。

次数

指定或修改曲线次数。

Note:

当定位过滤器设置为圆柱面，且已从图形窗口选中圆柱面后，次数不可再修改。

修改次数不会改变曲线的边界条件。

边界条件

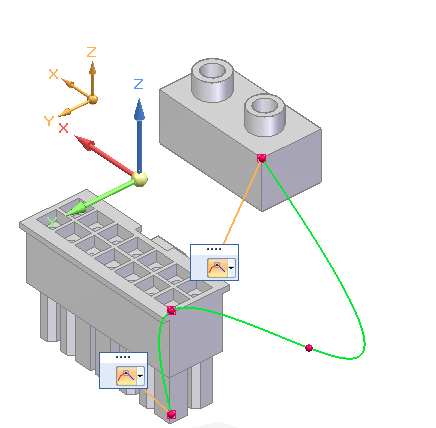

当曲线类型为开放且曲线的起点或终点与选定元素相切时，指定相切条件（端部条件）和切矢的长度。您可以通过从列表中选择相切类型来选择它。通过拖动切矢手柄或键入值，可以定义切矢的长度。

起始

定义曲线的第一个点的端部条件。可以指定曲线的第一个点是否与所选元素相切或垂直，以及切矢的长度。通过拖动切矢手柄或键入值，可以定义切矢的长度。

终止

定义曲线的最后一个点的端部条件。可以指定曲线的最后一个点是否与所选元素相切或垂直，以及切矢的长度。通过拖动切矢手柄或键入值，可以定义切矢的长度。

相切条件根据曲线的定义变化：

自然: 指定端点处不强制施加约束条件。这是默认选项。

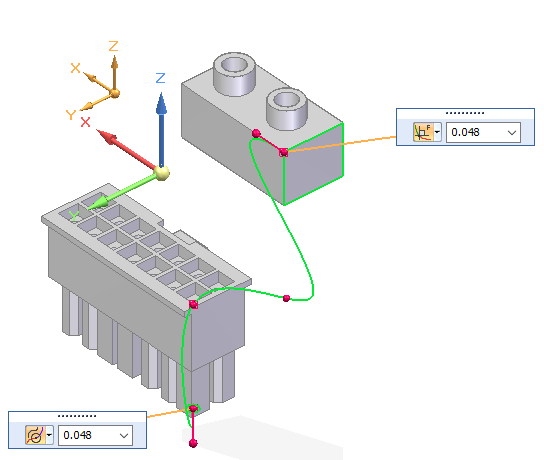

垂直于面: 当端点位于实体/曲面体的边或顶点时，指定端点处曲线的形状与相邻面垂直。可以指定曲线垂直于哪一个相邻面，方法是：将光标在相邻面上划过，当面高亮时单击。
相切连续: 指定端点处曲线的形状与相邻边保持相切连续。
曲率连续: 指定端点处曲线的形状与相邻边保持曲率连续。
曲面相切: 当端点位于实体/曲面体的边或顶点时，指定端点处曲线的形状与相邻面相切。可以指定曲线相切于哪一个相邻面，方法是：将光标在相邻面上划过，当面高亮时单击。
（编辑框）: 在相邻编辑框中，输入长度值。此值指定拖动相切控制手柄时更改的幅值。

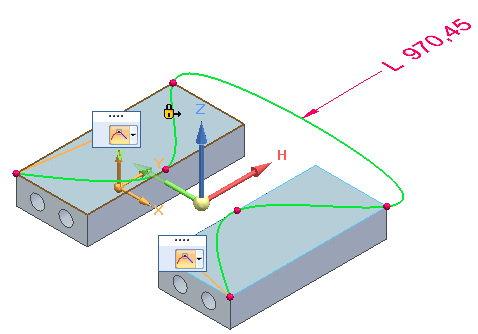

使用手柄设置边界

勾选时，将相切控制列表显示在曲线端点处。从列表选择相切控制类型并设置长度值（如果适用），命令条上同步显示设置的参数。

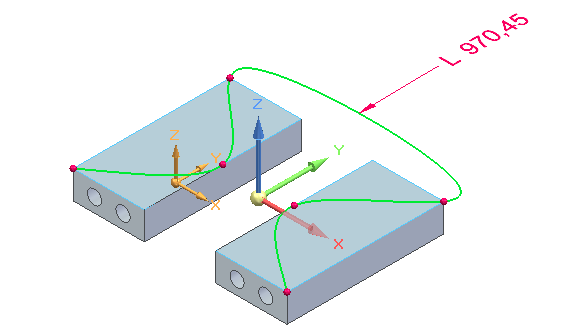

取消勾选时，命令条上的相切控制列表和长度字段可编辑。

样式

相对于：: 指定用于测量坐标的坐标系。基本坐标系是文档的全局原点。全局原点是三个默认参考平面的相交点（设计空间的正中心）。
锁定草图平面: 锁定草图平面以创建 3D 草图。使用此选项将 3D 曲线路径约束到所选平面。要关闭草图平面，按 F3 或单击图形窗口中的锁定符号。

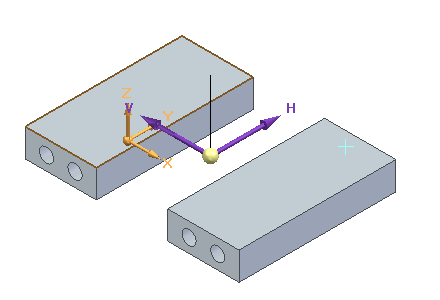

example:

所选草图平面显示在左侧。三重轴上的紫色轴表示将用于开始绘制草图的草图平面。单击曲线点时，可以单击三重轴更改草图平面。
