识别孔命令

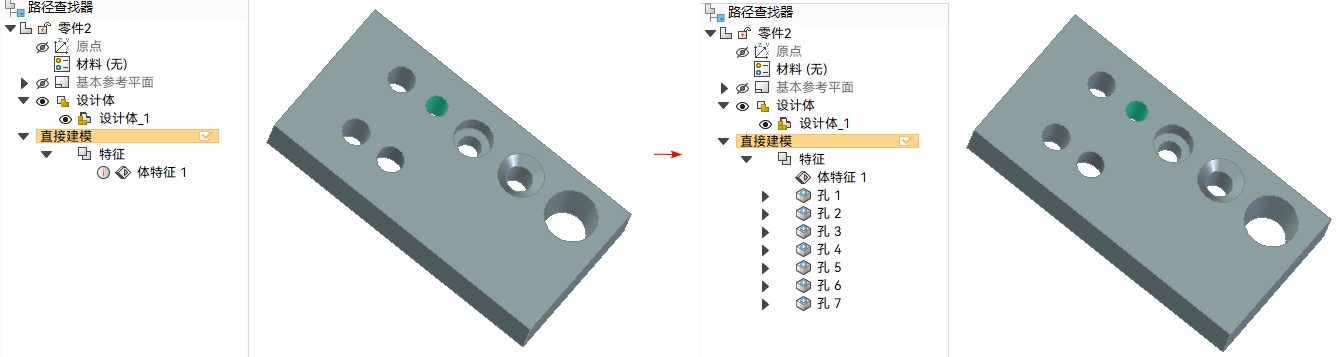

识别孔命令用于检测天工模型或第三方模型中形似简单孔、锥孔、沉头孔、埋头孔的面，并将其替换为孔特征。这些形似孔的面可以是完整的，也可以是不完整的。可以是第三方模型通过孔特征创建的，也可以是通过拉伸或除料形成的。

此命令在直接建模零件、直接建模钣金、装配环境可用。

• 在直接建模零件环境，该命令位于特征选项卡→实体特征组→孔命令列表，和测量与检查选项卡→评估组中。
• 在直接建模钣金，该命令位于特征选项卡→钣金组→孔命令列表，和测量与检查选项卡→评估组中。
• 在装配环境，该命令位于特征选项卡→装配特征组→孔命令列表，和测量与检查选项卡→评估组中。

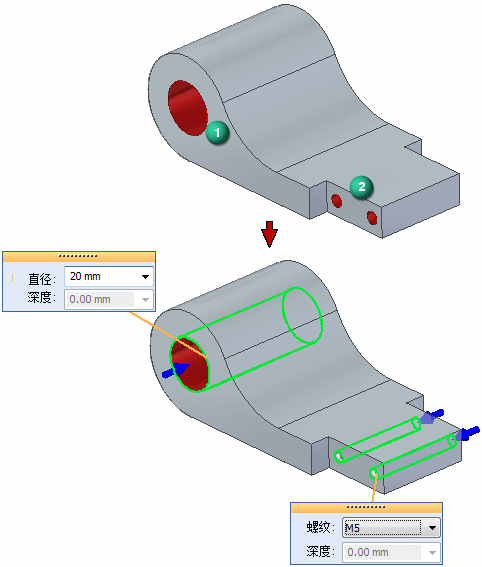

下面示例使用识别孔命令 查找模型中的孔，并将孔替换为孔特征。如下图，孔 1 和 2 都是圆形除料，并且将替换为一个简单孔和两个螺纹孔。

工作流程：

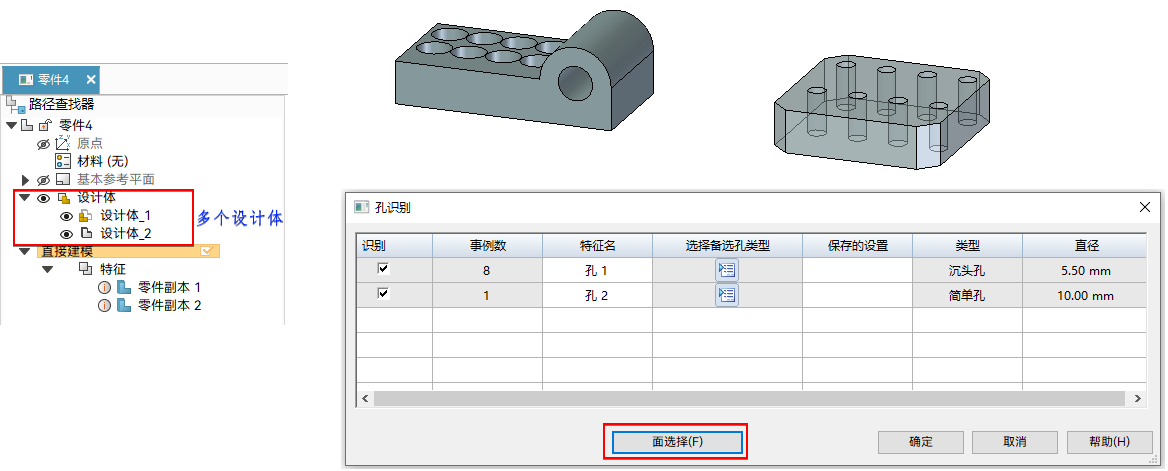

1. （对于多设计体）在路径查找器，激活要识别孔的设计体。
2. 激活识别孔命令。孔识别对话框会列出检测到的孔。
3. 在孔识别对话框，根据需要修改孔类型和大小。使用面选择来仅识别与选定面相关的孔。
4. 单击确定。
