体压花

前提条件：

操作步骤：

  1. 执行以下操作之一，以激活压花命令：

    • 如果在零件环境中工作，请从功能区选择特征选项卡→实体特征组→抽壳列→压花命令。

    • 如果在钣金环境中工作，请从功能区选择特征选项卡→钣金组→凹坑列→压花命令。

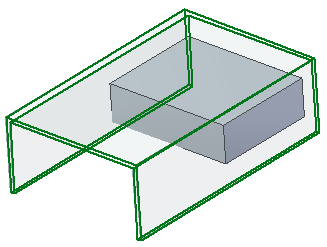

  2. 选择要对其执行压花操作的目标体。

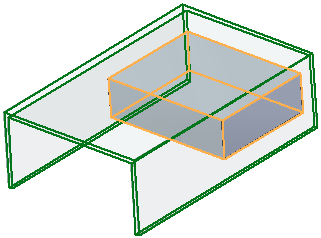

  3. 单击一个或多个工具体以创建压花。

  4. 如果要为压花设置选项，则在命令条上单击选项按钮。

  5. （可选）定义间隙。

    如果指定了间隙值，间隙体偏离工具体的量则由该间隙值表示。

  6. （可选）选择加厚选项，然后定义厚度，并可选地使用方向选项更改工具方向。

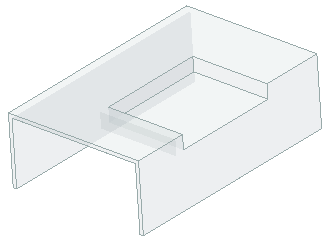

  7. 单击接受按钮以创建压花体。
