构造立方特征

前提条件：

• 已进入零件直接建模环境。

操作步骤：

1. 从功能区，选择特征选项卡→实体特征组→立方命令。

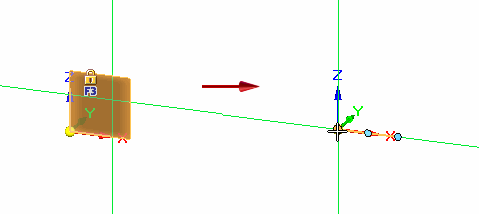

2. 将光标移动到参考平面或平的面上。当出现图标时，按 F3 键锁定草图平面。

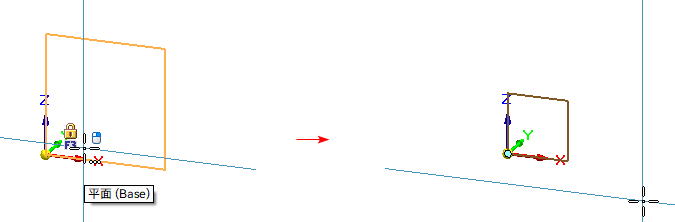

3. 单击以定义矩形的中心点，然后执行以下操作之一以绘制矩形。
   • 移动光标，然后在合适的位置单击。要创建正文形，请在操作时按住 Shift 键。
   • 键入高度、宽度和角度值，按 Enter 键。



   Note:

   可使用命令条上的选择类型选项来修改矩形的创建方法。

   可使用命令条上的对称选项来创建对称特征。

   可设置命令条上的关键点选项以捕捉关键点。



   如果当前文档已存在实体特征，则需要使用命令条上的添料/除料选项来指定当前正在创建的实体是对已有实体执行添料还是除料操作。

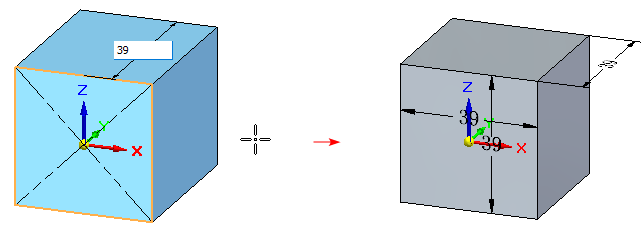

4. 要定义矩形的深度，请动态拖动，然后在所需深度位置单击，或键入值。



   完成的立方特征显示在路径查找器中。
