资源库

概述

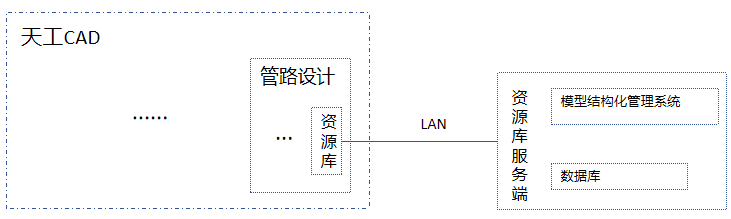

资源库提供一系列标准管路模型参数，用于实体管路模型的注册。资源库采用客户端/服务端架构。客户端集成在天工CAD中；服务端可安装在局域网服务器上，也可以和天工CAD安装在同一台计算机上。

安装资源库服务端

数据库系统已打包至服务端程序，将随服务端自动安装。

Note:

安装目录只能由 字母、数字，以及符号 “ - ” “ / ” “ . ” “ _ ” 组成。否则，数据库系统会安装失败。

新版服务端 TGPipeLibServerSetup.exe 与旧版服务端 CSTGSetup.exe 可以共存。安装新版时，无需卸载旧版。

  1. 以管理员身份运行 TGPipeLibServerSetup.exe 。

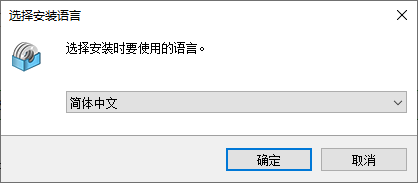

  2. 选择安装语言，单击确定。

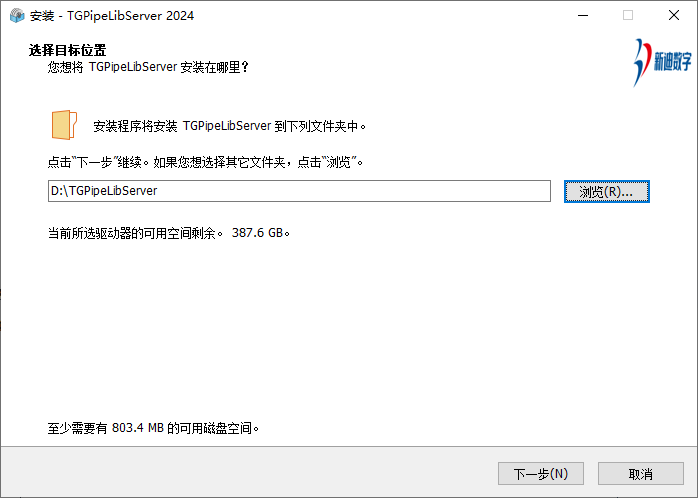

  3. 选择安装目录，单击下一步。

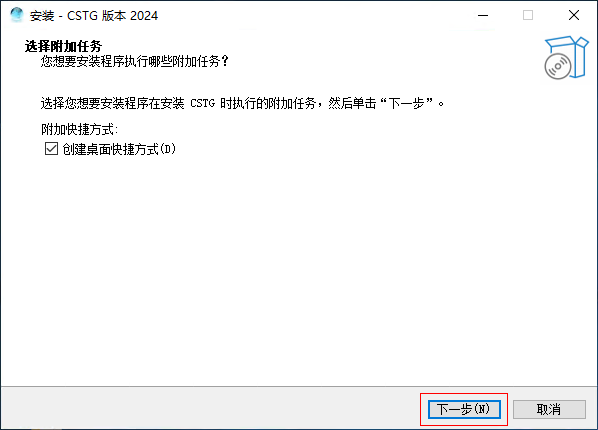

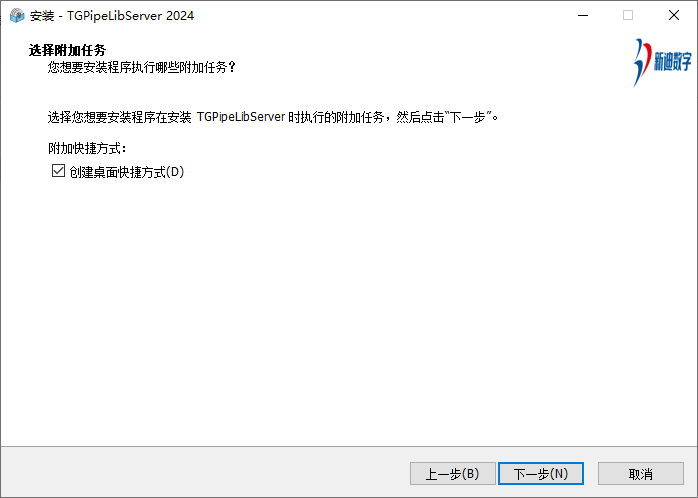

  4. 选择附加任务，单击下一步。
  5. 检查安装目录和附加任务。确认无误后，单击安装。

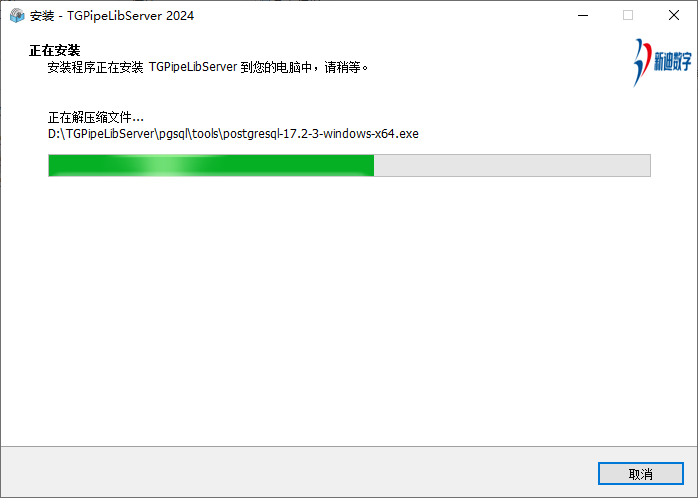

    安装过程中请耐心等待，请不要关闭对话框。

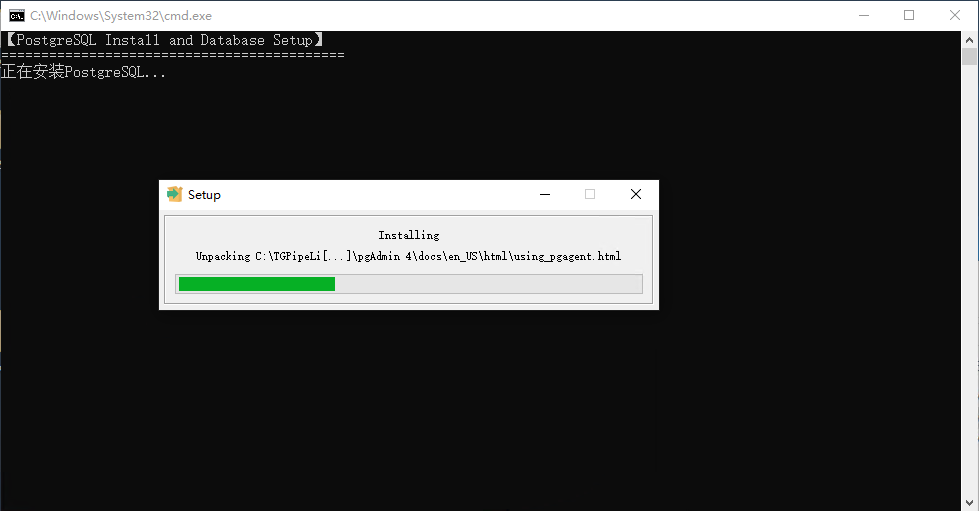

    服务端安装完成后将自动安装数据库系统，请等待其安装完成。注意，新版与旧版服务端均集成了同版本数据库，若安装程序检测到该数据库已在计算机上安装，则不会重复安装。

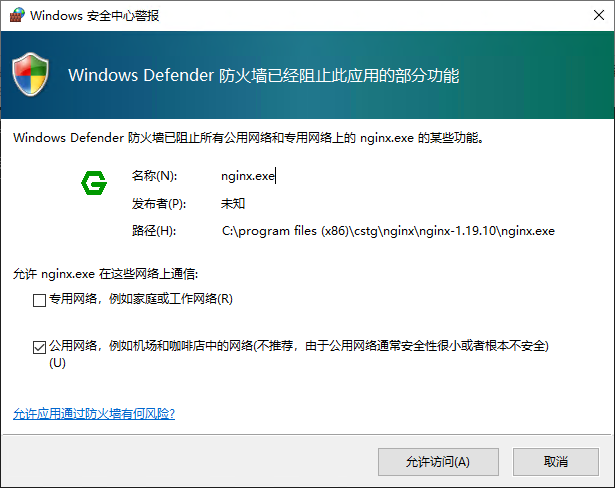

    如果弹出对话框提示 nginx.exe 被阻止，请选择允许访问。

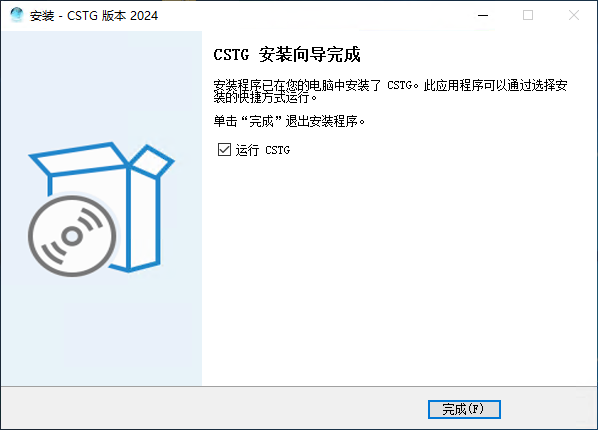

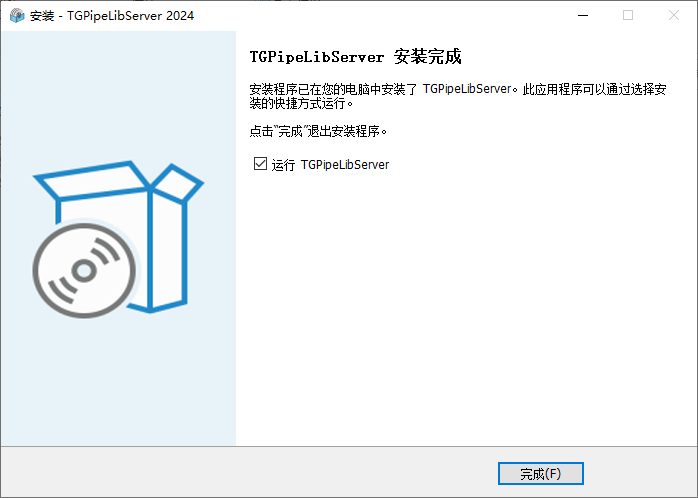

  6. 单击完成。

服务端登录与管理

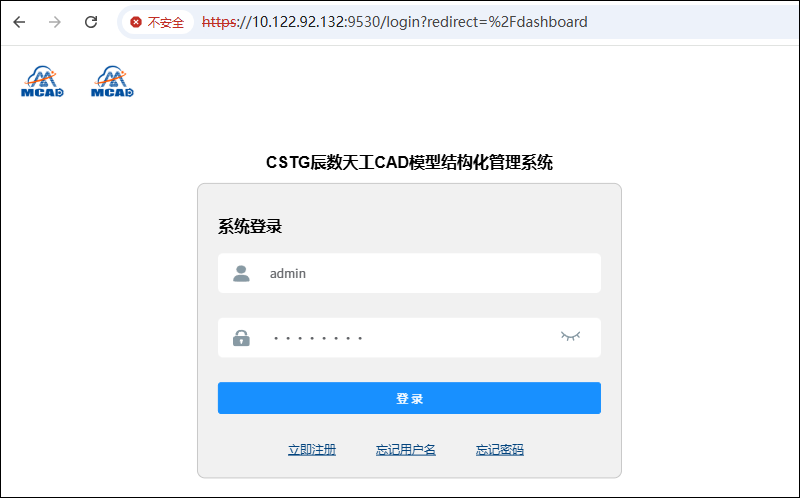

通过浏览器登录服务端：

  • 如果您位于服务端计算机，则访问 https://127.0.0.1:9530 。如果安装资源库服务端时创建了桌面快捷方式，则可以双击桌面快捷方式来访问此 URL 。
  • 如果您位于其它计算机，则访问 https://[服务端IP]:9530 。
    Note:
    • 默认用户名：admin 密码：admin123
    • 建议使用 Microsoft Edge 或谷歌浏览器访问客户端。IE浏览器不受支持。

在服务端，配置管道附件参数，为客户端用户分配账号和密码。

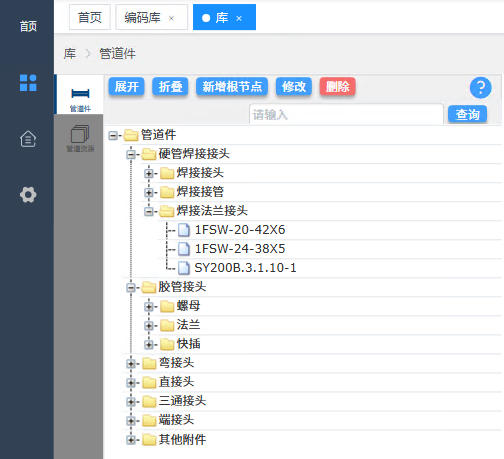

  • 配置管道附件参数：

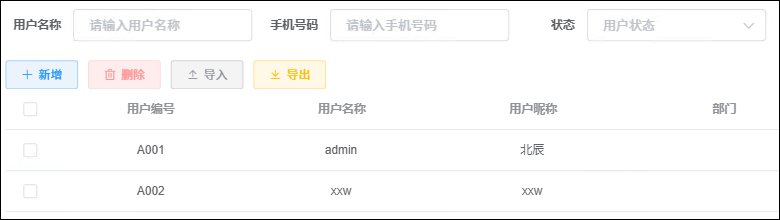

  • 分配帐号和密码：

客户端登录

资源库客户端随天工CAD安装。

  1. 使用天工CAD打开模型文件，在功能区，选择管路设计选项卡→模型设置组→资源库。
  2. 如果弹出提示对话框，单击确定。
  3. 在资源库对话框，单击登录，弹出用户登录对话框。
  4. 在用户登录对话框，单击配置，弹出数据库配置对话框。
  5. 在数据库配置对话框，按下图所示设置数据库登录信息。
  6. 单击验证。验证成功后，在数据库配置对话框，单击保存，配置信息将保存到天工CAD安装目录下的 C:\Program Files\NDS\TianGong 2025\Program\TGPipe\Config_pgsql.ini 文件中。
  7. 打开 Config_pgsql.ini 文件，检查数据库配置项是否成功保存。该文件需管理员权限方可修改，若未保存成功，需为当前用户添加修改权限后，再手动修改配置项。添加修改权限的方法是：右键单击 Config_pgsql.ini 文件，依次选择属性 > 安全 > 编辑 > “当前用户” > 完全控制 > 确定 > 确定 。
  8. 在用户登录对话框，输入用户名和密码进行登录。

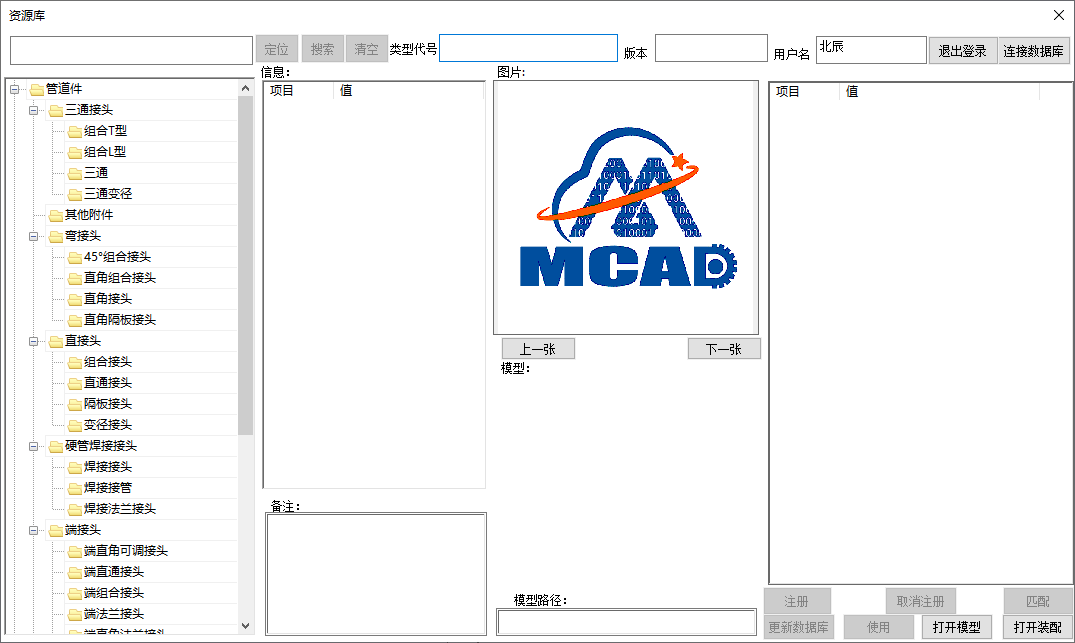

    登录成功后，资源库对话框左侧显示管道附件信息。

参数解释

注册
注册管道件，使实体模型与数据库信息进行关联。
取消注册
取消实体模型与数据库之间的关联。
匹配

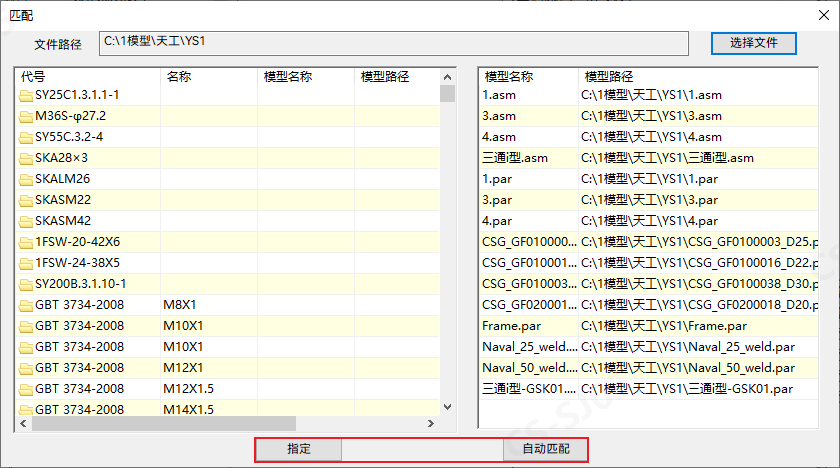

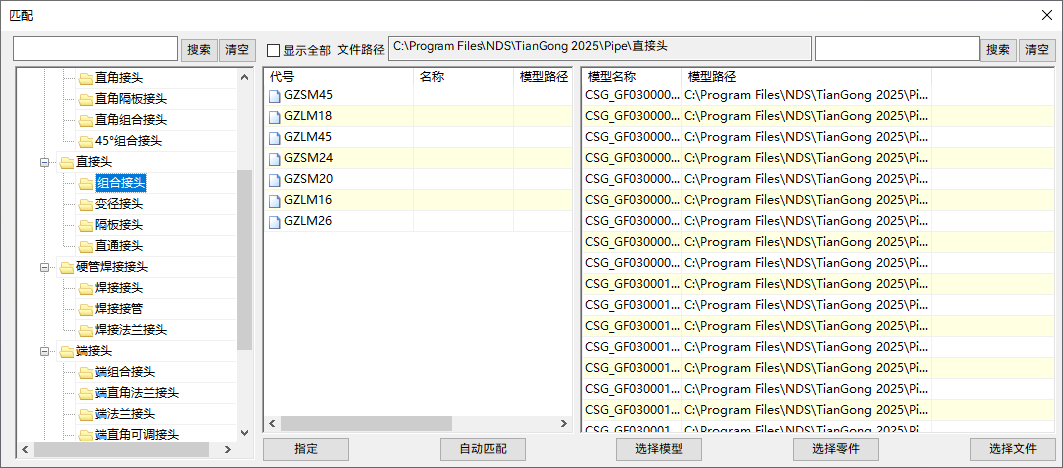

打开匹配对话框，
  • 指定：在对话框中部选择代号，在右侧选择三维模型，单击指定按钮，完成模型关联。
  • 自动匹配：通过模型名称，自动匹配数据库中的信息并关联。
  • 选择模型：清空对话框右侧的模型列表。
  • 选择零件：从本地磁盘选择一个零件。选择的零件及其路径在对话框右侧列出。
  • 选择文件：选择本地模型所在的文件夹，对话框右侧会列出文件夹中所有模型及路径。
更新数据库
更新数据库信息。
Note:

在Web端填写的信息在资源库中未体现时一般有以下几种情况：

  • 登录的数据库账号不正确
  • 数据库信息未更新
  • Web 端填写的信息未保存
使用
管道实体创建后，装配管道附件，选择资源库中已关联实体模型的管道件信息，单击使用按钮，使用管道附件；单击应用按钮，应用附件信息。
打开模型
选择已关联的数据，单击打开模型按钮，打开实体模型。
打开装配
选择已关联的数据，单击打开装配按钮，打开实体装配模型。
