面识别

在执行以下步骤前，请确保位于装配环境。

1. 在功能区，选择管路设计选项卡→高级装配组→面识别命令。

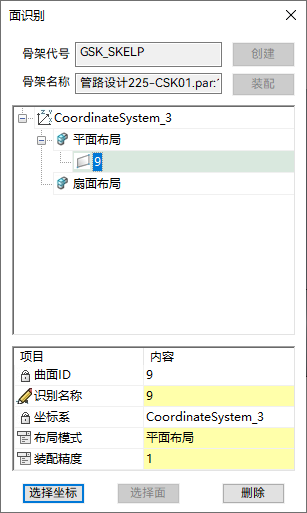

2. 在面识别窗格，单击创建，系统将在当前装配所在的文件夹创建一个空骨架模型文件。
3. 单击装配，上一步中创建的骨架模型将添加到当前装配。
4. 打开上一步中添加的骨架模型，使用草图和特征工具，创建布局坐标和布局曲面。
5. 返回装配，在面识别窗格，单击选择坐标，然后在图形窗口选择上一步中创建的坐标作为布局坐标。
6. 在面识别窗格，选择平面布局或扇面布局节点，再单击选择面按钮，然后在图形窗口选择步骤 3 中创建的面作为布局曲面。
   Note:

   布局曲面必须与布局坐标的Z轴垂直。

7. 关闭面识别窗格。

创建

创建一个新骨架模型，用于指定布局坐标和布局曲面。

装配

将新骨架模型添加到当前装配。

选择坐标

单击选择坐标按钮，选择在骨架中创建的布局坐标。

选择面

单击布局坐标节点，单击选择面选择与布局坐标 Z 轴垂直的布局曲面。

删除

选择设置的布局坐标或布局曲面，单击删除按钮，删除该布局坐标或布局曲面。

Note:

如布局坐标下有布局曲面存在，则不可删除。
