端口管理

在执行以下步骤前，请确保位于装配环境。如果是新建的装配，请先将装配保存。

1. 在功能区，选择管路设计选项卡→管路三维设计组→端口管理命令。
2. 在端口管理窗格，单击创建。



   创建成功后，在当前装配的文件路径下，会出现一个零件。这个零件就是骨架模型。



3. 在端口管理窗格，单击装配，弹出提示时，单击是。



   装配成功后，骨架模型会添加到当前装配中。



4. 使用插入部件命令将阀门、支架模型插入装配。

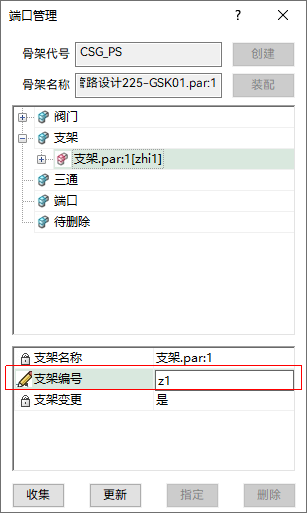

5. 重新打开端口管理窗格，逐一修改阀门、支架的编号。选择阀门、支架节点/根节点，单击收集，将坐标信息收集到骨架模型中。



   Attention:

   必须修改阀门、支架的默认编号，才能将坐标信息收集到骨架模型中。编号不能重复。

6. （可选）要将骨架零件内手动创建的坐标系指定为端口，则在端口管理窗格，选中端口节点，单击指定，然后在图形窗口选择骨架零件内创建的坐标系。
   Note:

   如果图形窗口没有显示骨架零件内创建的坐标系，请更新文档。



创建

单击创建时，自动在当前装配模型文件夹内新建骨架零件模型文件。

装配

单击装配时，弹出骨架零件装配模式确认弹窗。选择是时，自动将骨架零件装配到基准坐标系上；选择否时，选择匹配的装配坐标系，自动将骨架零件装配到对应坐标系上。

端口编号

展开信息树节点，选择任意阀门、支架、端口节点显示当前端口信息，根据设计意图编辑端口编号。

Note:

编号不能重复。

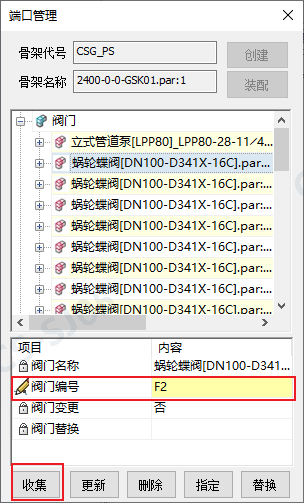

例如：下图中，涡轮蝶阀模型，修改编号为“F2”。

收集

选择任意阀门、支架节点或者阀门、支架根节点，单击收集时，自动将模型内设置的端口坐标系复制到骨架零件内。

Note:

未编号的不支持收集。

更新

在收集端口后，如果调整了阀门或支架零件的位置，则需要单击更新按钮使端口坐标系的位置同步调整。操作方法是：选择阀门、支架节点，或者阀门、支架根节点，再单击更新按钮。

指定

管路设计中端口不在阀门内的特殊坐标系，需要在骨架零件内创建。如果您在骨架零件内创建了坐标系，可使用指定按钮将其指定为端口。操作方法是：先单击指定按钮，然后在图形窗口单击坐标系。

Note:

复制的端口坐标系不能指定。

删除

在收集端口后，如果阀门或支架零件被删除，则其端口会转移到待删除节点。使用删除按钮可将这类端口删除。
