创建零件图纸的工作流程

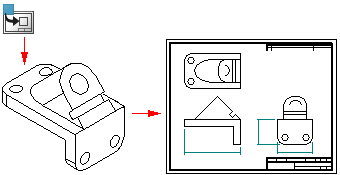

使用以下步骤可从任意 天工 CAD 零件或钣金文档（.par 和 .psm 文件类型）生成图纸。

1. 使用 GB 公制工程图 模板打开新的工程图文档。
2. 使用模型视图创建零件的图纸视图。
3. （可选）根据需要创建其他视图。
   • 向视图
   • 局部放大图
   • 剖视图
   • 断开图
   • 草图质量视图
4. 为零件视图标注尺寸。例如，您可以：
   • 从模型中调入尺寸和注释。
   • 使用智能尺寸命令添加尺寸。
5. 为零件视图添加注释。例如，您可以使用这些命令为模型添加注释：
   • 放置零件序号。



   • 放置标注。



   • 放置形位公差或基准框。



   • 放置边状态符号。
   • 定义焊接符号。



   • 放置表面粗糙度符号。



   • 在图纸视图中自动创建中心线和中心标记。



   • 更改图纸视图中的边显示以重绘、显示或隐藏零件边。

   • 使用文本命令向图纸页中添加注释。



     还可以编创一个带编号的技术需求列表，然后在图纸注释中引用。

     技术需求

     (1) 在 1:00 mm 断开所有陡峭边。

     (2) 为非加工面涂蓝色。



     请参见添加技术需求。

6. 保存工程图文档。
7. 打印复合图纸。
8. 当模型更改时，图纸视图将过时。执行以下任一操作：
   • 使用更新视图命令更新灰色框表示的模型的视图。



     请参见图纸视图更新了解这些特征。

   • 使用尺寸跟踪器对话框查看更改的尺寸和注释。

     请参见跟踪尺寸和注释更改了解这些特征。
