图纸页标题栏

标题栏的显示与隐藏

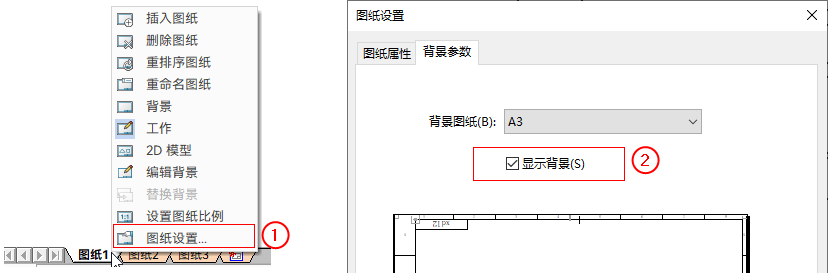

标题栏是背景图纸的一部分。在工作图纸中，可以通过显示/隐藏背景来实现标题栏的显示与隐藏。方法是：在图形窗口左下角的图纸页签上右键单击，选择图纸设置，在图纸设置对话框→背景参数页，勾选/取消勾选显示背景。

在背景图纸，可以对标题栏的内容进行修改。例如，您需要制作符合企业标准的标题栏。

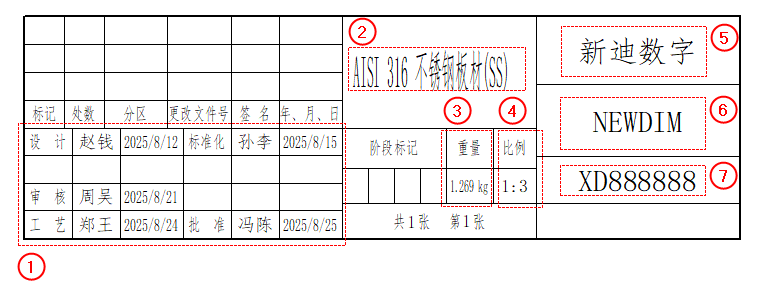

使用应用程序自带模板 GB公制工程图.dft 制作的工程图，标题栏中的属性引用自关联的三维模型。例如，为零件1.par 制作工程图零件1.dft，则标题栏引用关联的模型零件1.par 的属性值，如下图。

其中：

① 是签字区，引用零件1.par 的文件属性中的相关字段。文件属性中有一些属性比较相似，请注意区分，例如标题栏中的设计字段引用的是设计时间的值，而不是设计日期。
⑥和⑦ 分别引用文件属性中的图纸名称和图纸代号的值。

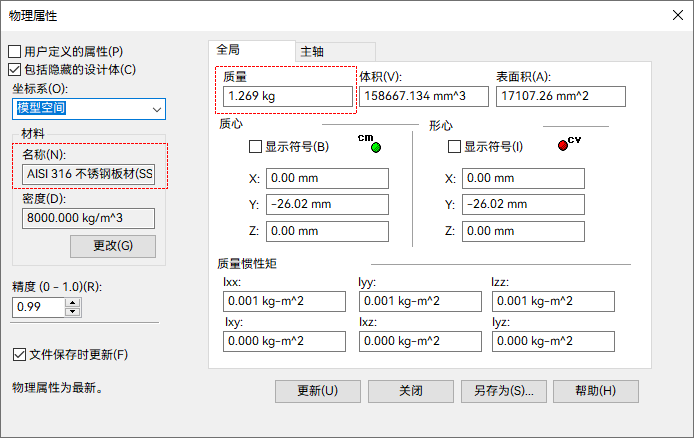

②和③ 引用零件1.par 的物理属性中的材料和重量。

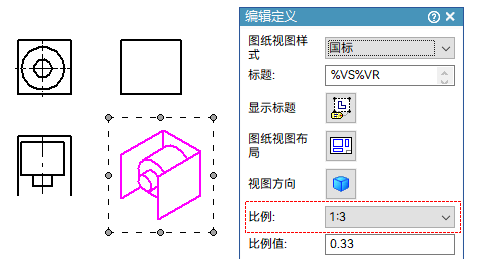

④ 引用的是零件1.par 的图纸视图比例。
⑤ 是直接在背景图纸中定义的，没有引用属性文本。

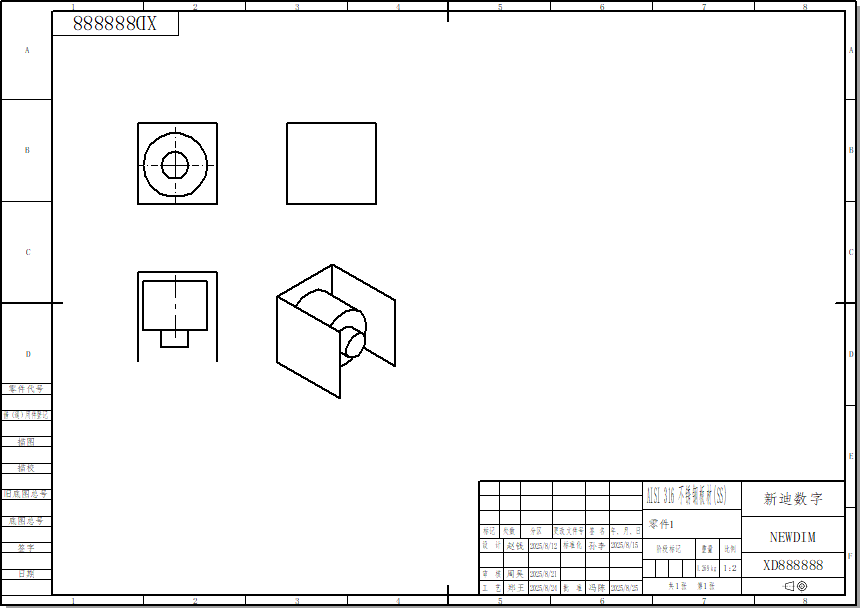

图纸页标题栏中的属性来自于关联的三维模型，而不是工程图文档本身。

一份工程图文档（.dft 文档）通常包含多个图纸页。每个图纸页中的标题栏都可能是不同的，标题栏与三维模型的关联规则如下：

默认关联当前图纸页中第一个图纸视图对应的模型。如何第一个图纸视图被删除，则自动关联第二个图纸视图对应的模型，依此类推。
修改关联模型的方法：在图形窗口左下角的图纸页签上右键单击，选择图纸设置，在图纸设置对话框→图纸属性页，从已选下拉列表选择一个视图。标题栏将与该视图对应的模型建立关联。
为标题栏选择关联模型时，当前工程图文档中所有可关联的图纸视图都在已选列。列表中视图的命名规则为「图纸 X - 视图 N」：其中「图纸 X」对应图形窗口左下角图纸页的页签名称，「视图 N」则按图纸视图在当前工程图文档中的创建顺序依次编号。

Note:

可关联的图纸视图包括：通过模型视图、基本视图、向视图、布局刨、断面视图命令投影出来的视图；不包括通过剖视图、局部放大图命令产生的视图。

应用程序已内置多个工程图模板，您可以选择其中一个模板，以此为基础进行自定义。

要自定义标题栏，请按以下操作流程处理：

要在 GB公制工程图.dft 基础上自定义，则新建一个 GB公制工程图.dft 文档，并以新名称另存，例如 C:\Users\suga\Documents\新迪数字用户模板\新迪数字_工程图.dft ，记住保存位置。
打开图纸设置，根据需要修改图纸大小。

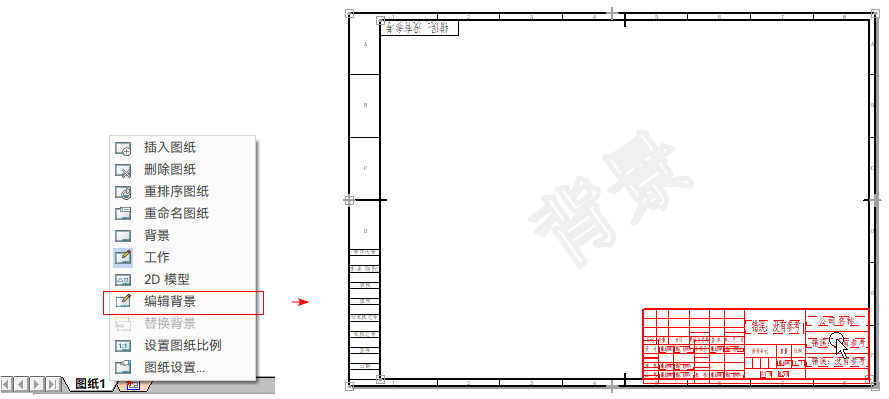

打开编辑背景，可以看到标题栏是以块的形式组织的。

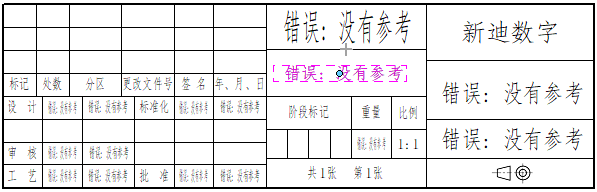

在标题栏双击以进入块环境，修改标题栏后关闭块。
保存文档。

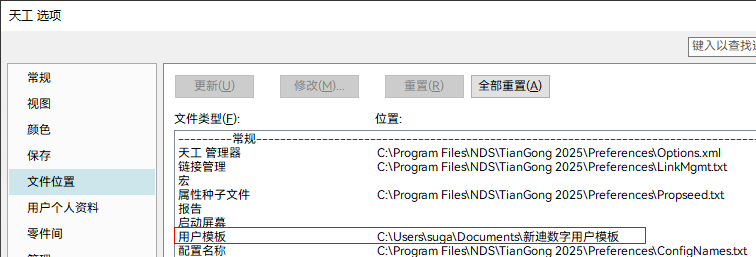

打开文件位置页（天工选项），将文档的保存位置添加到用户模板。
后续操作：使用新模板创建工程图。
