剖面视图命令

剖面视图命令用于创建零件、钣金或装配模型的剖视图。

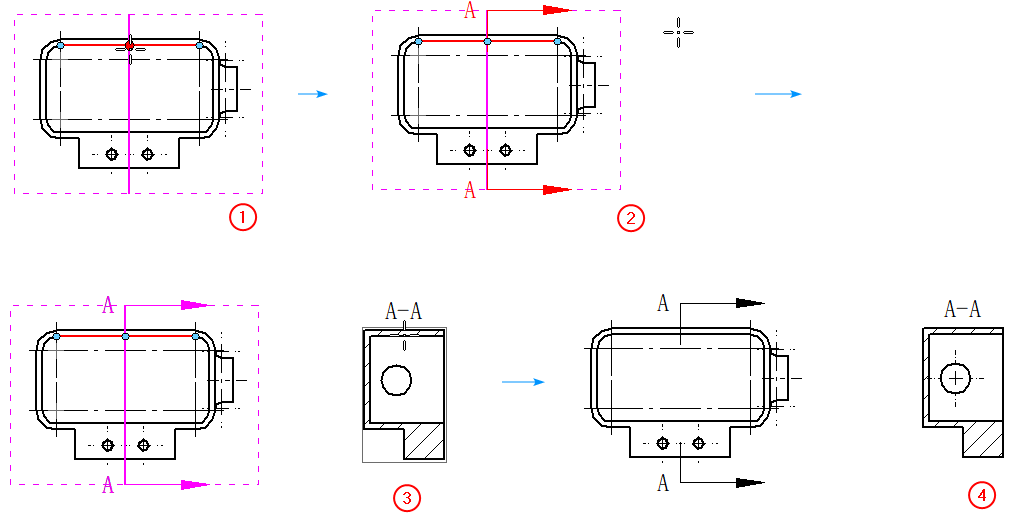

操作流程：

  1. 激活剖面视图命令。
  2. 找到要派生剖面视图的图纸视图（即父视图）。
  3. 通过以下方式之一，定义剖切面：
    • 使用点绘制选项，直接在父视图上放置剖切线，如下图①。
    • 使用草图绘制选项，在父视图上绘制剖切线。
    • 使用已有剖切面。
  4. 在合适的位置单击以指定投射方向，如下图②。
  5. 在合适的位置单击以放置剖视图，如下图③。
Note:
  • 创建剖视图时，父视图可以是正交视图、向视图或局部放大视图。也可以是已有的剖视图。

    向视图通常显示零件进行剖切的最佳方位。局部放大视图由于具备一定比例而在创建断面时非常有用。

    从局部放大视图创建的断面会继承局部放大视图的相同比例。

  • 剖切面由剖切线定义，它是剖切线在垂直屏幕方向上的延伸。一个剖切面只能用于创建一个剖视图。
  • 默认情况下，剖视图会与父视图自动保持对齐。要在投影时关闭对齐，请按住 Alt 键不放。要恢复对齐，请选择剖视图，右键单击并选择保持对齐命令。
  • 对于装配模型，在单击以放置剖视图之前，可以在命令条上单击模型显示设置选项，然后在弹出的对话框显示和隐藏零部件。
  • 要剖切模型的部分区域，可使用局部剖命令。
背景知识:

相关术语的定义及表现形式：

术语 定义 在天工CAD中的表现形式
剖视图 假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形 包含断面和后续结构的投影
剖切线 表示剖切面位置的线段 图纸上的可见线段。在指定投射方向并放置剖视图后，剖切线会隐藏，原位置会显示带箭头的剖切符号
剖切面 假想用于剖开物体的平面或柱面，是一个抽象的几何概念，不直接出现在图纸中，仅通过剖切线间接体现其位置 虚拟的几何平面 / 柱面，由剖切符号代表
投射方向 当假想用剖切面将机件剖开后，观察者从剖切面的一侧向另一侧投射视线，所形成的观察方向 剖切符号两侧的箭头指向即为投射方向
断面 仅指剖切面与物体接触的部分，不包含后续可见结构 断面需填充断面线（例如金属材料的 45° 斜线）以区分实体与非实体区域
