拉伸命令条(技术预览)

拉伸命令条将引导您创建拉伸/除料特征。
轮廓
指定轮廓用于创建拉伸/除料特征。
  • 要从现有草图轮廓创建拉伸/除料特征,则直接在图形窗口选择一个或多个草图轮廓。轮廓必须位于同一参考平面。不支持跨参考平面选择轮廓。
  • 要绘制新轮廓,则选择一个平面,进入草图环境后,绘制一个或多个轮廓。
Note:

一般情况下,每个轮廓都必须是封闭的。使用开放轮廓时,这个开放轮廓必须在延伸后可以与零件形成闭合交集,如下图。

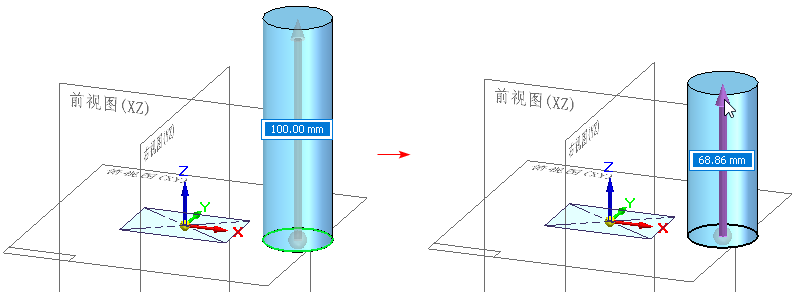

选择轮廓后,系统会建立拉伸特征的预览图。拖动预览图中的箭头(或单击箭头原点)、或者输入数值( - 号表示反向),可以调整拉伸距离和方向。

已选
显示已选择的轮廓列表。要移除轮廓,单击轮廓名称右侧的
布尔运算
当模型中已创建了至少一个设计体时,此选项可用。
类型
添料
将拉伸特征添加到当前激活的设计体中。
除料
从当前激活的设计体中减去拉伸特征,从而创建除料特征。
添加体
将拉伸特征创建为新设计体。
指定拉伸/除料的起始位置。
开始
设置拉伸/除料的开始平面。
  • 轮廓所在面:从轮廓所在的平面开始拉伸/除料。轮廓指前面步骤中所选择的轮廓。
  • 指定平面:从指定的平面开始拉伸/除料。您需要在图形窗口中选择一个平面。此平面必须与轮廓所在平面平行(即与拉伸方向垂直)。
已选
显示指定的平面。当开始指定平面时,此选项可用。
偏置
指定开始平面的偏置距离。拉伸/除料操作将从偏置距离处开始。偏置距离可以是正值或负值,正值表示拉伸/除料方向与平面法线方向一致,负值则表示拉伸/除料方向与平面法线方向相反。
设置拉伸/除料的终止位置。
方向
设置拉伸/除料的方向。
单侧
沿一个方向拉伸/除料。
非对称
沿两个方向拉伸/除料。需要为两个方向分别设置延伸方向距离
对称
沿两个方向拉伸/除料。这两个方向是对称的。
延伸方式
设置拉伸/除料的延伸方式。
有限范围
将特征延伸到指定的距离。请参考示例:使用有限选项构造拉伸示例:使用有限选项构造除料
距离
延伸方式有限范围时,指定距离。
到下一个
将特征尽可能延伸以与零件形成闭合交集,但不越过交集。请参考示例:使用穿过下一个选项构造拉伸示例:使用穿过下一个选项构造除料
识别非激活体
在多设计体零件中创建拉伸特征时,如果不勾选此选项,则非激活体将被忽略。
起始/终止范围
将特征延伸到另一个曲面。在图形窗口选择一个点,特征将延伸到点所在的曲面。
已选
显示选择的点。此点记录了终止曲面的位置。
贯穿
将特征延伸直到穿透零件的所有面。请参考示例:使用贯通选项构造拉伸示例:使用贯通选项构造除料
高级选项
类型
设置特征处理的类型,添加拔模或冠。
拔模
对拉伸/除料体添加拔模,使其侧面形成一定的倾斜度。
角度
指定拔模角度。
翻转方向
翻转拔模方向。
对拉伸/除料体添加冠,使其侧面形成一定的弧度。
方式
指定冠形成的方式。
  • 半径 - 指定冠状面是由半径值定义的。
  • 半径及出射角 - 指定冠状面是由半径值和出射角值定义的。
  • 偏置 - 指定冠状面是由偏置值定义的。

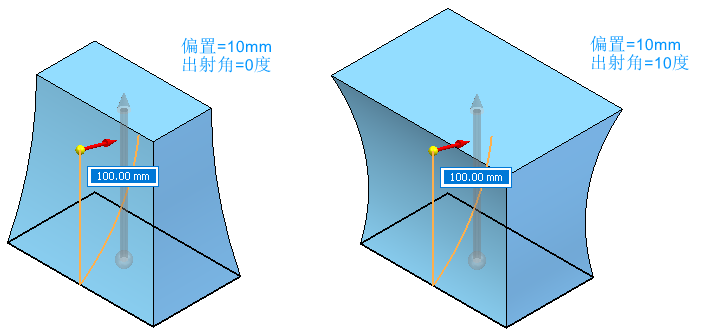

  • 偏置及出射角 - 指定冠状面是由偏置和出射角值定义的。

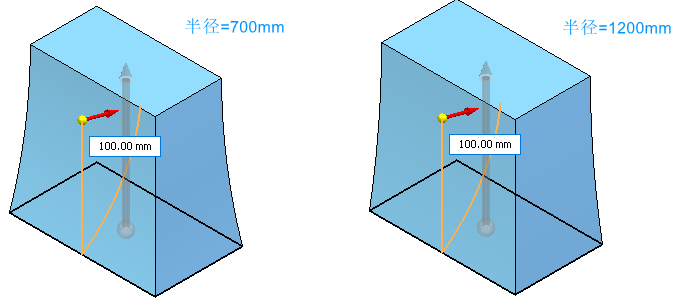

半径
设置冠的半径大小,控制曲面的平滑程度。此半径必须超过特征的范围。半径值越大,曲面越平滑;半径值越小,曲面越尖锐。

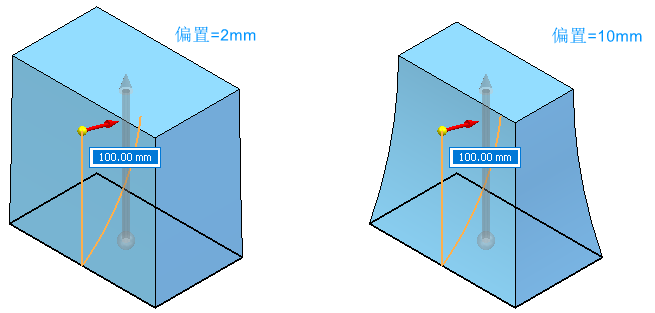

偏置
设置冠的偏置距离,控制曲面相对于特征的位置。偏置值可以是正值或负值,正值表示曲面向外偏移,负值表示曲面向内偏移。

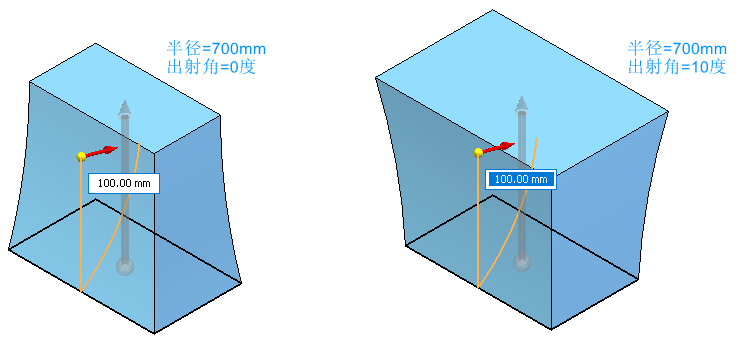

出射角
设置冠的出射角度,控制曲面的倾斜程度。出射角度越大,曲面越倾斜;出射角度越小,曲面越接近垂直。

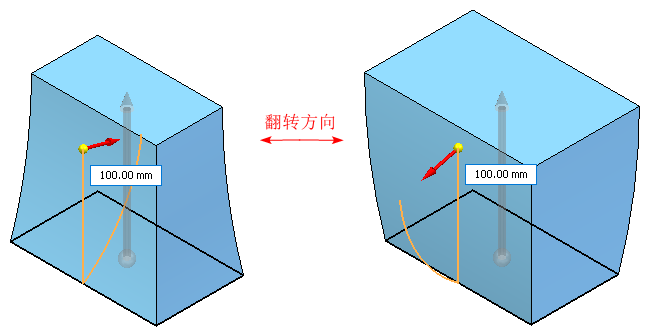

翻转方向
翻转加冠的方向。

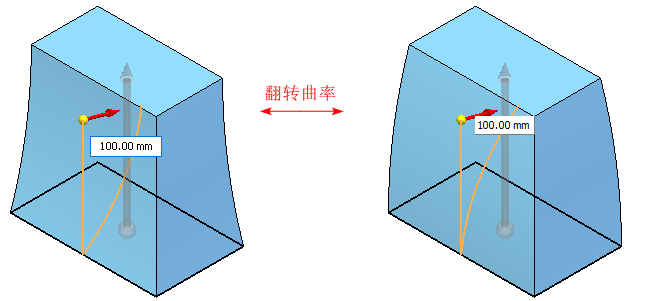

翻转曲率
翻转应用曲率的方向。
确定
根据命令条中的设置创建特征。
取消
取消特征的创建并退出命令。
