构造加强筋

在顺序建模环境中，可以使用加强筋命令构造加强筋。

在直接建模环境中，可以使用选择工具或加强筋命令构造加强筋。这两个工作流程都将在本主题中予以阐述。

在顺序建模环境中构造加强筋

前提条件：

  • 已进入钣金顺序建模环境。

操作步骤：

  1. 选择特征选项卡→钣金组→凹坑列表→加强筋命令。

  2. 使用加强筋选项对话框来设置您想要的加强筋参数。
  3. 执行以下操作之一：
    • 如果您想要绘制轮廓，选择一个平面。
    • 如果要从现有草图中选择轮廓，请在创建自列表中单击从草图选择选项。如果文档中没有草图，此选项不可用。
  4. 绘制或选择开放的或者封闭的轮廓。
  5. 单击以定义加强筋的凸起侧。
  6. 完成特征。
Tip:
  • 当使用多个元素来构造加强筋轮廓时，轮廓必须是一组连续的相切元素。也可以使用多个单独的轮廓来构造单个加强筋特征。每个轮廓都必须是一组连续的相切元素，但是轮廓之间可以相互交叉。

在直接建模环境中使用选择工具构造加强筋

前提条件：

  • 已进入钣金直接建模环境。

操作步骤：

  1. 选择工具选项卡→选择组→选择。

  2. 选择草图元素以创建加强筋。

  3. 选择特征选项卡→钣金组→凹坑列表→加强筋。

  4. 在加强筋命令条上单击选项按钮。
  5. 使用加强筋选项对话框设置所需的加强筋参数，然后单击确定以退出对话框。

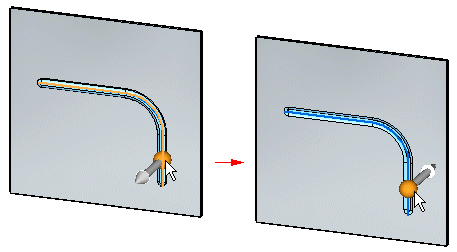

  6. （可选）单击方向箭头，更改加强筋的方向。

  7. 右键单击以创建加强筋。

在直接建模环境中使用加强筋命令构造加强筋

  1. 选择特征选项卡→钣金组→凹坑列表→加强筋。

  2. 在放样/边界曲面命令条上单击选项按钮。
  3. 使用加强筋选项对话框设置所需的加强筋参数，然后单击确定以退出对话框。
  4. 选择草图元素以创建加强筋。

  5. （可选）单击方向箭头，更改加强筋的方向。

  6. 右键单击以创建加强筋。
