创建桥接曲线

本示例说明如何使用桥接曲线在两个不同的直径之间进行过渡。最终部件包含四条桥接曲线和基于这些曲线生成的曲面。

操作步骤：

1. 从功能区，选择曲面选项卡→曲线组→桥接曲线命令。

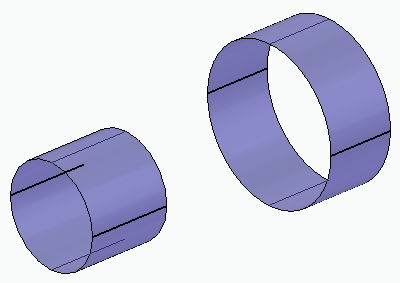

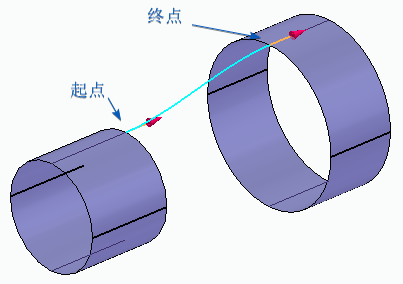

2. 分别选择两个圆形片体上的直线边，并调整起点和终点参数。



3. 在桥接曲线命令条上，单击预览，再单击完成。

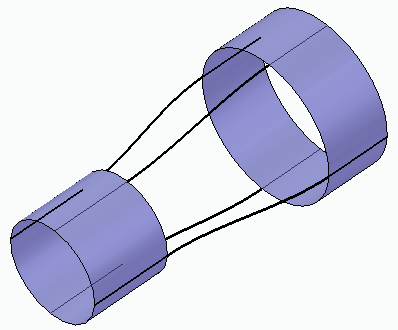

4. 重复步骤2和步骤3，创建另外3条桥接曲线。

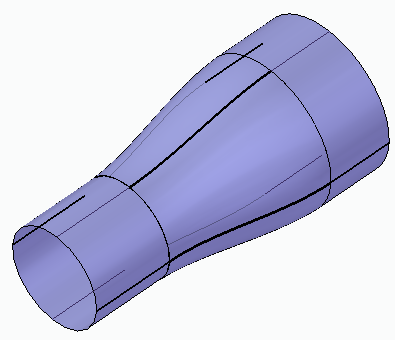

5. 使用放样/边界曲面命令，创建曲面。
