常规选项卡（轮廓弯边选项对话框）

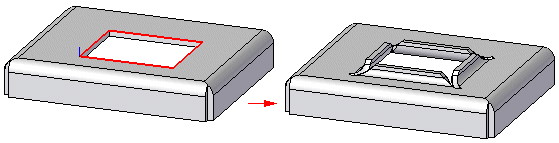

如果选择链选项沿着凹入角或内边来创建轮廓弯边，

那么必须选择此选项。

延伸止裂口

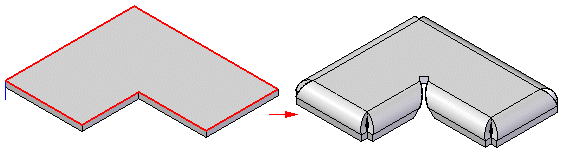

如果设置此选项，则对整个面应用折弯止裂口。如果未设置此选项，则只对折弯的相邻材料应用折弯止裂口。当您构造的弯边在相邻面之间凹陷下去时，此选项很有用。

方形

指定折弯止裂口的内角是正方形的。

倒圆

指定折弯止裂口的内角是圆形。

深度是从轮廓弯边的折弯测量起的，并应用于构建弯边的源面。

此宽度是指从轮廓弯边的端部开始测量，向外延伸的距离。

可以在以下选项中选择：

• 中性因子
• 折弯扣除
• 折弯余量

Note:

默认值为中性因子。 在更改折弯计算方法选择之前，必须取消选中中性因子值框旁边的使用默认值选项。

有关更多信息，请参见钣金折弯公式。

用于此选项的默认钣金折弯计算公式为：

• PZL = * (BR + (NF * THK)) * A / 180

  其中：

  PZL = 变形区长度

  BR = 折弯半径

  NF = 中性因子

  THK = 材料厚度

  A = 折弯角度

用于天工CAD折弯扣除的默认钣金折弯计算公式如下：

• 如果 A <= 90

  PZL = 2 * (R + T) - BD

  如果 A > 90

  PZL = 2 * ((R + T) * tan (90 - )) - BD

  其中：

  PZL = 变形区长度

  BD = 折弯扣除

  R = 半径

  NF = 中性因子

  T= 材料厚度

  A = 折弯角度

• 对于折弯余量选项，没有用于确定折弯长度的计算。天工CAD 只使用折弯余量值作为折弯长度或变形区长度。

  PZL = BA

  其中：

  PZL = 变形区长度

  BA = 折弯余量

仅折弯

指定只将拐角止裂口应用于相邻弯边的折弯部分。

折弯和面

指定对相邻弯边的折弯部分和面部分均应用拐角止裂口。

折弯和面链

指定将拐角止裂口应用于相邻弯边的折弯和面组成的整个链。
