示例：构造凹坑

前提条件：

• 已进入钣金顺序建模环境。

操作步骤：

1. 从功能区， 选择特征选项卡→钣金组→凹坑列表→凹坑命令 。
   Note:

   还可以右键单击区域，然后从功能区或关联工具条中选择命令。

2. 定义轮廓平面。
3. 绘制轮廓或者将轮廓复制到轮廓窗口中。
4. 选择主页选项卡→关闭组→关闭草图。
5. 执行以下操作之一：
   • 如果绘制的是封闭轮廓，则跳至步骤 6。
   • 如果绘制的是开放轮廓，则单击以定义材料侧。
6. 单击以定义范围。
7. 完成特征。

前提条件：

• 已进入钣金直接建模环境。

操作步骤：

1. 从功能区，选择特征选项卡→钣金组→凹坑列表→凹坑 命令。

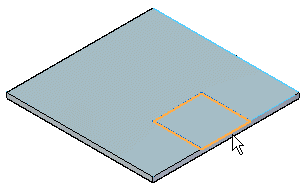

2. 选择要定义凹坑的区域。

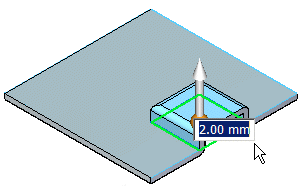

3. 键入凹坑范围的值，或使用鼠标滚轮来动态预览凹坑。

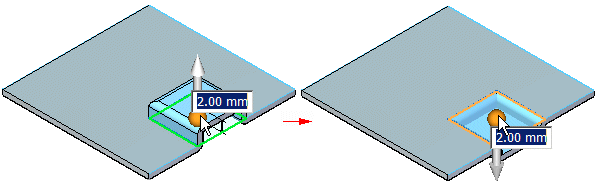

4. （可选）单击手柄以更改凹坑方向。

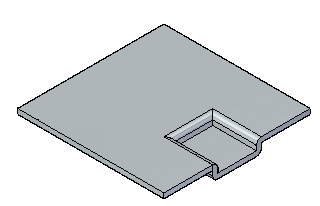

5. 右键单击以放置凹坑。



前提条件：

• 已进入钣金直接建模环境。

操作步骤：

1. 从功能区，选择工具选项卡→选择组→选择命令。
2. 选择要定义凹坑的区域。



3. 从功能区，选择特征选项卡→钣金组→凹坑列表→凹坑命令 。
4. 键入凹坑范围的值，或使用鼠标滚轮来动态预览凹坑。



5. （可选）单击手柄以更改凹坑方向。



6. 右键单击以放置凹坑。
