通过中心和点画椭圆

前提条件：

• 已进入2D草图环境或工程图环境。

操作步骤：

1. 从功能区，选择主页/草图选项卡→绘图组→中心和点画圆列→中心点画椭圆命令。

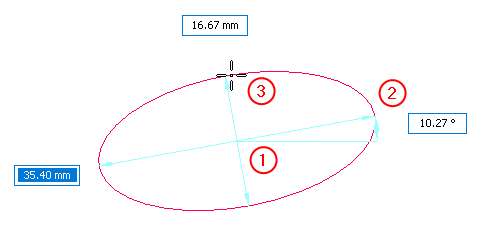

2. 先在合适的位置单击以定义椭圆的中心①，然后在位置②单击以定义椭圆的主轴长度和旋转角度，最后在位置③单击以定义椭圆的从轴长度。



   Tip:

   主轴可以比从轴短。

   • 除了通过单击来定义椭圆的轴和旋转角度之外，还可以在椭圆命令条上键入值。也可以使用图形与命令条输入相结合的办法。

   • 智能草图放置关系手柄。

   • 您可以使用椭圆命令条上的选项和快捷菜单中的命令来编辑椭圆。
